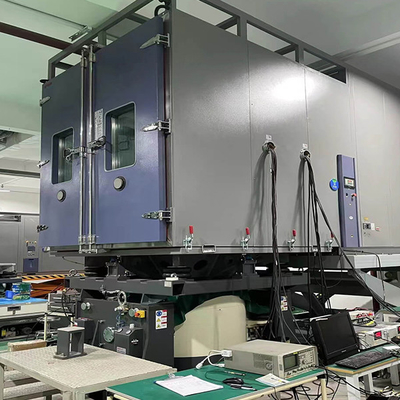

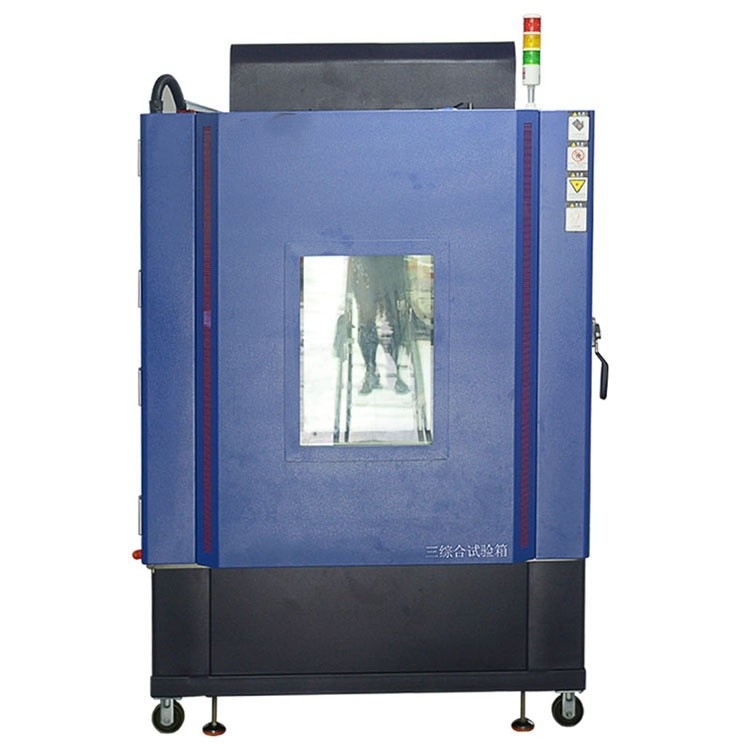

Δοκιμή συνδυασμένων δονήσεων υγρασίας και θερμοκρασίας σε κλιματικό θάλαμο χαμηλής συντήρησης

1Ονομασία και σκοπός του προϊόντος

2. Χαρακτηριστικά του προϊόντος

• Ασφαλές και ελεγχόμενο περιβάλλον:
  • Ανθεκτικός σε διάβρωση θάλαμος με ακριβή έλεγχο της θερμοκρασίας (± 0,1 °C) και της υγρασίας (± 2% RH).
  • Σύστημα δονήσεων υψηλών επιδόσεων με ευρεία συχνότητα (5-2000 Hz) και εύρος πλάτους.
  • Το σφραγισμένο, μονωμένο σχέδιο αποτρέπει την συμπύκνωση και εξασφαλίζει ακριβή αποτελέσματα δοκιμών.
• Ακριβής μέτρηση και δεδομένα:
  • Υψηλής ακρίβειας αισθητήρες θερμοκρασίας, υγρασίας και δονήσεων.
  • Αγορά δεδομένων σε πραγματικό χρόνο και λεπτομερή αναφορά/διάγραμμα.
  • Προγραμματιζόμενο σύστημα ελέγχου για πολύπλοκες περιβαλλοντικές προσομοιώσεις.
• Ευέλικτοι τρόποι δοκιμής:
  • Έλεγχος με έναν μόνο παράγοντα (θερμοκρασία, υγρασία, δονήσεις) ή συνδυασμένη δοκιμή περιβαλλοντικής πίεσης.
  • Προσαρμόσιμα προφίλ δοκιμών για να προσομοιώσουν διαφορετικές συνθήκες του πραγματικού κόσμου.
  • Ρυθμιζόμενη θερμοκρασία (-70 °C έως +150 °C), υγρασία (10% έως 98% RH) και παραμέτρους δονήσεων.

3. Ειδικές παραμέτρους

• Καθορισμένη δυναμική κλίμακας/συντηρητική/αποπληκτική δύναμη	1,100 kgf/1,100 kgf/2.200 kgf	Μάζα θωράκισης	11 κιλά
  Πεδίο συχνότητας	5 έως 3.000 Hz	Μέγεθος ενσωματωμάτων (πρότυπο)	M8
  Μαξ./Συνεχή μετατόπιση p-p	51 mm/ 51 mm	Σημεία στερέωσης φορτίου (πρότυπο)	17
  Μέγιστη ταχύτητα	20,0 m/s	Άξονας φυσικής συχνότητας - ώθησης	3Hz
  Μαξ.Σίνος/Σύγχρονη επιτάχυνση	100/60g	Mac Υποστήριξη κατακόρυφου φορτίου	300 κιλά
  Διάμετρος θωράκισης	235 χιλιοστά	Το πεδίο περιστροφής @ 152 mm πάνω από το τραπέζι	≤1mT (10 gauss)
  Βασική συχνότητα συντονισμού	2,500 Hz (ονομαστικό) ± 5%	Διάσταση LxWxH	940 mmx715 mmx780 mm
  Επιτρεπόμενη στιγμή ανατροπής της θωράκισης	300 Nm	Βάρος (μη διατηρημένο)	1.000 kg







  Προδιαγραφές ενισχυτή ισχύος PA10K		Προδιαγραφές του ανεμιστήρα
  Ονομαστική παραγωγική ικανότητα	10kVA	Δύναμη	4kW
  Σχέση σήματος προς θόρυβο	≥ 65 dB	Αεροπορία	0.38 m3/s
  Αποτελεσματικότητα ενισχυτή	≥ 90%	Πίεση αέρα	0 048 kgf/cm2
  Προστασία συστήματος	Πολλαπλές	Διάμετρος αεραγωγού/μήκος	120/4000 mm
  Διάσταση (μη διαχωρισμένη) LxWxH	610 χιλιοστών × 900 χιλιοστών × 1,550 χιλιοστών	Διάσταση (μη διαχωρισμένη) LxWxH	610 χιλιοστά x 750 χιλιοστά x 1.450 χιλιοστά
  Βάρος (μη διατηρημένο)	400 κιλά	Βάρος (μη διατηρημένο)	120 κιλά

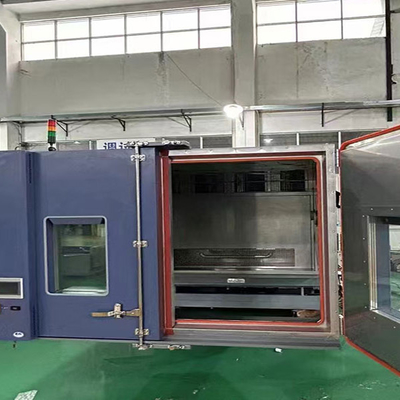

  Προδιαγραφές θαλάμου



  Δικαστήριο	Μέγεθος (mm)
  Δυναμικότητα	512L
  Μέγεθος εσωτερικής αίθουσας	800 × 800 × 800 mm (W πλάτος × D βάθος × H ύψος mm)
  Περιοχή θερμοκρασίας	-40°C+150°C
  Ταχύτητα ψύξης	+20°C-40°C Μέσος όρος σε όλη την περιοχή: 2°C/min
  Περιοχή υγρασίας	20%RH ∙ 98%RH
  Συνολικές διαστάσεις	1200×2500×1500 (W πλάτος × D βάθος × H ύψος mm) εξαιρουμένων των διαστάσεων της τραπέζης ανύψωσης
  Βάρος	1500 κιλά



4. Λειτουργίες προϊόντος

• Ακριβής εκτίμηση περιβαλλοντικού στρες:
  • Συμπεριλαμβάνει θερμοκρασία, υγρασία και δονήσεις.
  • Αναγνωρίζει τους μηχανισμούς αποτυχίας και βελτιστοποιεί το σχεδιασμό του προϊόντος για βελτιωμένη αντοχή.
  • Παρέχει λεπτομερή στοιχεία για τη βελτίωση της ποιότητας και της αξιοπιστίας του προϊόντος.
• Συμμόρφωση με τα βιομηχανικά πρότυπα:
  • Διασφαλίζει τη συμμόρφωση με τα πρότυπα ISO, IEC και ειδικά για τον τομέα των αυτοκινήτων.
  • Διευκολύνει την πρόσβαση στην αγορά και ενισχύει την εμπιστοσύνη των καταναλωτών.
  • Υποστηρίζει την κανονιστική επιβολή των προτύπων ασφάλειας και ποιότητας.
• Υποστήριξη έρευνας και ανάπτυξης:
  • Επιτρέπει την αξιολόγηση νέων υλικών και πρωτοτύπων υπό διαφορετικές περιβαλλοντικές συνθήκες.
  • Παρέχει δεδομένα για την καινοτομία και την ανάπτυξη προηγμένων, αξιόπιστων προϊόντων.

• • Κατασκευή και διασφάλιση ποιότητας:

  • Απαραίτητη διαδικασία κατασκευής:
    • Υψηλής ποιότητας προμήθεια και επιθεώρηση εξαρτημάτων.
    • Ακριβής συναρμολόγηση από εκπαιδευμένους τεχνικούς σε ελεγχόμενο περιβάλλον.
    • Κανονική βαθμονόμηση με ανιχνεύσιμα πρότυπα αναφοράς.
    • Σκληροί έλεγχοι ποιότητας και επιθεωρήσεις.
  • Πιστοποίηση και επικύρωση ποιότητας:
    • Πιστοποιημένο και επικυρωμένο από ανεξάρτητα εργαστήρια δοκιμών.
    • Συμμόρφωση με τα διεθνή και εθνικά πρότυπα.
    • Συνεχή βελτίωση του προϊόντος με βάση την τεχνολογία και την ανατροφοδότηση των πελατών.

5Τομείς εφαρμογής και ιστορίες επιτυχίας

• Ηλεκτρονική βιομηχανία
  • Ένας κορυφαίος κατασκευαστής ηλεκτρονικών συσκευών χρησιμοποίησε το συνδυασμένο κλιματικό δοκιμαστικό θάλαμο θερμοκρασίας, υγρασίας και δονήσεων για να δοκιμάσει μια νέα γενιά εξαρτημάτων smartphone.Τα αποτελέσματα των δοκιμών έδειξαν ότι ένας συγκεκριμένος τύπος συνδέσμου είχε την τάση να χαλαρώνει υπό συνδυασμό υψηλών θερμοκρασιών και δονήσεων.Με τον επανασχεδιασμό του συνδέσμου και τη χρήση πιο κατάλληλων υλικών, μπόρεσαν να βελτιώσουν την αξιοπιστία του προϊόντος και να μειώσουν τον αριθμό των αποτυχιών πεδίου.Η φήμη της εταιρείας για την ποιότητα ενισχύθηκε, και απέκτησαν ανταγωνιστικό πλεονέκτημα στην αγορά.
  • Ένα ερευνητικό ίδρυμα ηλεκτρονικής χρησιμοποίησε τον θάλαμο για να μελετήσει τη μακροπρόθεσμη σταθερότητα των νέων υλικών ημιαγωγών.Τα δεδομένα που συγκεντρώθηκαν τους βοήθησαν να αναπτύξουν μια νέα διαδικασία κατασκευής που βελτίωσε την αντοχή του υλικού σε περιβαλλοντικές πιέσεις, οδηγώντας στην παραγωγή πιο ανθεκτικών και αποτελεσματικών ημιαγωγών.
• Αυτοκινητοβιομηχανία
  • Ένας κατασκευαστής εξαρτημάτων αυτοκινήτων χρησιμοποίησε τον θάλαμο δοκιμών για να αξιολογήσει τις επιδόσεις μιας νέας μονάδας ελέγχου κινητήρα (ECU).Οι συνδυασμένες δοκιμές περιβαλλοντικού ελέγχου αποκάλυψαν ότι το ECU είχε προβλήματα με τα κυκλώματα του σε περιβάλλον υψηλής υγρασίας και δονήσεων.Μπορούσαν να κάνουν αλλαγές σχεδιασμού και να βελτιώσουν την σφράγιση και τη διάταξη των εξαρτημάτων, με αποτέλεσμα μια πιο αξιόπιστη ECU που πληρούσε τα αυστηρά πρότυπα της αυτοκινητοβιομηχανίας.
  • Ένας μεγάλος κατασκευαστής αυτοκινήτων χρησιμοποίησε τον θάλαμο για να δοκιμάσει την αντοχή των εσωτερικών των οχημάτων τους.μπόρεσαν να επιλέξουν πιο κατάλληλα υφάσματα και πλαστικά που θα μπορούσαν να αντέξουν τις αυστηρές συνθήκες της καθημερινής χρήσης και τις διαφορετικές κλιματικές συνθήκες, βελτιώνοντας την ικανοποίηση των πελατών.
• Αεροδιαστημική βιομηχανία
  • Ένας προμηθευτής αεροδιαστημικών εξαρτημάτων χρησιμοποίησε το συνδυασμένο κλιματικό θάλαμο δοκιμών θερμοκρασίας, υγρασίας και δονήσεων για τη δοκιμή ενός νέου τύπου οικισμού αεροηλεκτρονικών.Οι δοκιμές τους βοήθησαν να εντοπίσουν πιθανές αδυναμίες στον σχεδιασμό και το υλικό του σπιτιού υπό ακραίες συνθήκες θερμοκρασίας και δονήσεωνΜπορούσαν να κάνουν βελτιώσεις και να διασφαλίσουν ότι το κτίριο ανταποκρίνεται στις αυστηρές απαιτήσεις της αεροδιαστημικής βιομηχανίας, συμβάλλοντας στην ασφάλεια και την αξιοπιστία των συστημάτων αεροσκαφών.
  • Ένα ερευνητικό κέντρο που επικεντρώθηκε σε υλικά αεροδιαστήματος χρησιμοποίησε τον θάλαμο για να μελετήσει τη συμπεριφορά των σύνθετων υλικών σε περιβάλλοντα που μοιάζουν με το διάστημα.Τα δεδομένα που συγκέντρωσαν οδήγησαν στην ανάπτυξη νέων σύνθετων σκευών με αυξημένη αντοχή στις διακυμάνσεις θερμοκρασίας και στην ακτινοβολία, προωθώντας την τεχνολογία για τα μελλοντικά διαστημόπλοια.

7Υπηρεσία και Υποστήριξη

• Προμηθευτική διαβούλευση:

• • Εμπειρογνώμονες σε τεχνικές συμβουλές, επίδειξη και εκπαίδευση.
  • Βοήθεια με τη μέθοδο δοκιμής και την επιλογή των εξαρτημάτων.
• Υπηρεσία μετά την πώληση:
  • Εγκατάσταση, θέση σε λειτουργία και συντήρηση επί τόπου.
  • Ανταλλακτικά, αναβαθμίσεις και συμβάσεις εξυπηρέτησης για συνεχή υποστήριξη.
• Εκπαίδευση και τεχνική υποστήριξη:
  • Προγράμματα κατάρτισης χρηστών για αποτελεσματική λειτουργία και ερμηνεία δεδομένων.
  • 24/7 τεχνική υποστήριξη και βοήθεια επίλυσης προβλημάτων.
  • Ενημέρωση λογισμικού και υποστήριξη συστημάτων ανάλυσης δεδομένων.
