Ηλεκτροδυναμικά συστήματα δοκιμής δόνησης

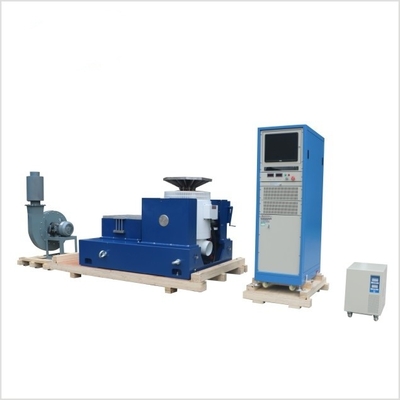

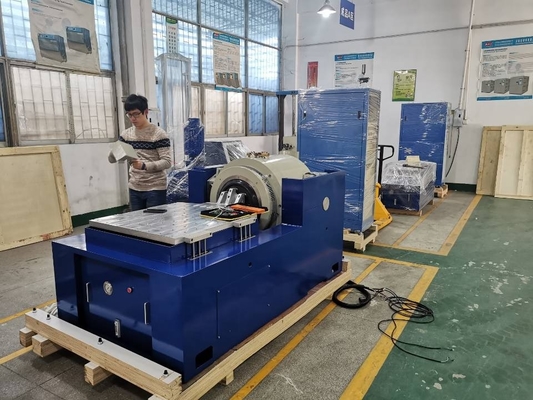

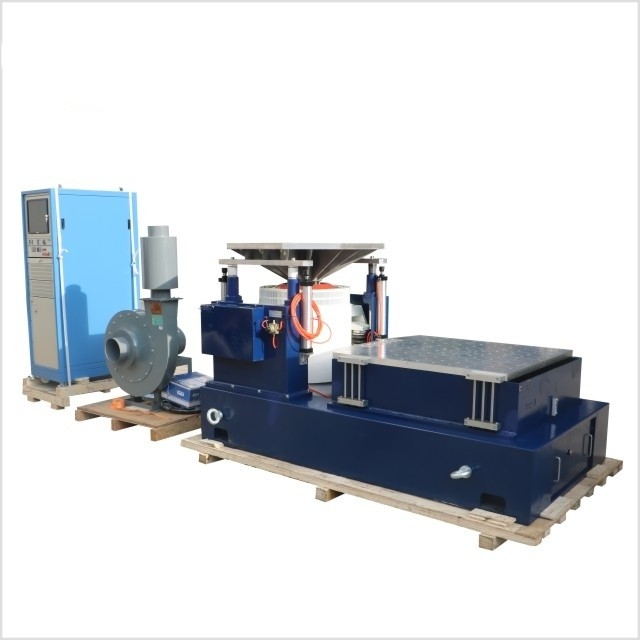

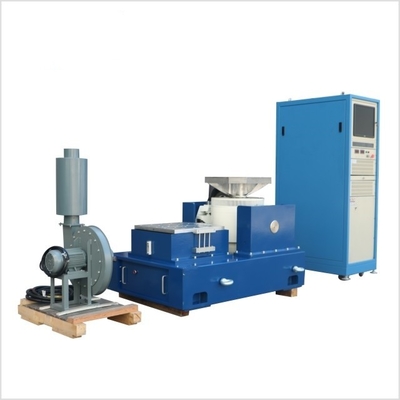

Σκληρό σύστημα δοκιμής δόνησης κατασκευής με πίνακα γλιστρίσματος για τυχαία δοκιμή RMS

Ονομασία μάρκας:	PRECISION
Αριθμός μοντέλου:	Επικεφαλής
MOQ:	1
τιμή:	$6000
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	100/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Προσαρμοσμένη υποστήριξη:

OEM ODM

Δύναμη του αέρα:

20kN

τυχαία δύναμη:

20kN

Δύναμη κλοπής:

40KN

Πεδίο συχνότητας:

1-3000Hz

Μετατόπιση:

76 χιλιοστά

Ταχύτητα:

2.0

Μέγεθος πίνακα:

1200x1200 χιλιοστά

Συσκευασία λεπτομέρειες:

Τυπική συσκευασία εξαγωγής

Δυνατότητα προσφοράς:

100/μήνα

Επισημαίνω:

Σύστημα δοκιμής δονήσεων σε τραπέζι γλιστρίσματος

Σύστημα δοκιμής δονήσεων με τραπέζι γλιστρίσματος

Αξιοπιστώσιμο σύστημα δοκιμής δονήσεων κατασκευής

Περιγραφή προϊόντων

Σύστημα δοκιμής δονήσεων με πίνακα γλιστρίσματος για τυχαία δοκιμή δονήσεων RMS

Στο δυναμικό τοπίο της ανάπτυξης προϊόντων και της διασφάλισης ποιότητας σε πολλές βιομηχανίες, η κατανόηση του πώς τα προϊόντα ανταποκρίνονται στις πραγματικές δονήσεις είναι απαραίτητη.Η δοκιμή τυχαίων δονήσεων RMS (Root Mean Square) έχει εξελιχθεί σε κρίσιμη μέθοδο για την αξιολόγηση της αντοχής και της αξιοπιστίας των προϊόντωνΈνα σύστημα δοκιμών δονήσεων που είναι εξοπλισμένο με ένα τραπέζι γλιστρίσματος προσαρμοσμένο για τέτοιες δοκιμές παρέχει μια ολοκληρωμένη λύση για την προσομοίωση περίπλοκων σενάριων δονήσεων.- Δεν ξέρω.

1Η σημασία της δοκιμής τυχαίων δονήσεων RMS- Δεν ξέρω.

Απομίμηση Πραγματικών Δονήσεων- Δεν ξέρω.

Οι τυχαίες δονήσεις είναι ένα κοινό φαινόμενο στη φύση και σε διάφορα βιομηχανικά περιβάλλοντα.Τα προϊόντα που κυμαίνονται από αεροδιαστημικά εξαρτήματα έως καταναλωτικά ηλεκτρονικά είδη εκτίθενται σε δονήσεις που δεν είναι τακτικές ή περιοδικέςΓια παράδειγμα, ένα αεροσκάφος σε πτήση βιώνει δονήσεις από τη λειτουργία του κινητήρα, την ατμοσφαιρική αναταραχή και τις δομικές συντονίσεις.καθιστώντας ζωτικής σημασίας τη δοκιμή προϊόντων υπό παρόμοιες συνθήκεςΗ δοκιμή τυχαίων δονήσεων RMS αποσκοπεί στην αναπαραγωγή αυτών των πραγματικών δονήσεων σε ελεγχόμενο εργαστηριακό περιβάλλον.οι κατασκευαστές μπορούν να εντοπίσουν πιθανές αδυναμίες στο σχέδιοΑυτό συμβάλλει στη διασφάλιση ότι τα προϊόντα μπορούν να αντέξουν τις δονήσεις που θα συναντήσουν κατά τη διάρκεια της ζωής τους, μειώνοντας τον κίνδυνο αποτυχίας στο πεδίο.- Δεν ξέρω.

Κβαντοποίηση της έντασης δονήσεων με RMS- Δεν ξέρω.

Το RMS είναι ένα στατιστικό μέτρο που παρέχει έναν τρόπο για να ποσοτικοποιηθεί η ένταση τυχαίων δονήσεων.Σε δοκιμές τυχαίων δονήσεων RMS, τα προφίλ δοκιμής έχουν σχεδιαστεί ώστε να ανταποκρίνονται στις τιμές RMS των δονήσεων που αναμένονται σε εφαρμογές του πραγματικού κόσμου.εάν ένα προϊόν είναι πιθανό να παρουσιάσει δονήσεις με επιτάχυνση RMS 5 g σε συγκεκριμένο περιβάλλον λειτουργίας, το σύστημα δοκιμής δονήσεων μπορεί να προγραμματιστεί ώστε να παράγει ένα τυχαίο προφίλ δονήσεων με τιμή RMS 5 g.Αυτό επιτρέπει μια ακριβέστερη εκτίμηση της απόδοσης του προϊόντος υπό ρεαλιστικές συνθήκες δονήσεων.- Δεν ξέρω.

2. Κατανοηση του συστήματος δοκιμών δονήσεων με πίνακα γλιστρίσματος- Δεν ξέρω.

Συστατικά του συστήματος δοκιμής δονήσεων- Δεν ξέρω.

Το σύστημα δοκιμής δονήσεων αποτελείται από διάφορα βασικά στοιχεία: η γεννήτρια δονήσεων, η οποία μπορεί να είναι ηλεκτροδυναμικός ή υδραυλικός κουνιστής, είναι υπεύθυνη για την παραγωγή των δονήσεων.Σε ηλεκτροδυναμικό αναβοσβέστηΣύμφωνα με τον κανόνα του αριστερού χεριού του Φλέμινγκ, αυτό δημιουργεί μια δύναμη που κάνει την τροχιά να κινείται, δημιουργώντας δονήσεις.Ο ενισχυτής ισχύος παρέχει την απαραίτητη ηλεκτρική ενέργεια για να οδηγήσει το κουνιστήραΟ ελεγκτής είναι ο εγκέφαλος του συστήματος, επιτρέποντας στους χειριστές να ορίζουν τις επιθυμητές παραμέτρους δονήσεων, όπως το εύρος συχνοτήτων, τα επίπεδα πλάτους και την τιμή RMS της τυχαίας δονήσεως.- Δεν ξέρω.

Ο ρόλος του τραπεζιού γλιστρίματος- Δεν ξέρω.

Το τραπέζι είναι μοναδικό και πολύτιμο.Το σύστημα αυτό έχει σχεδιαστεί για να επιτρέπει στο δείγμα δοκιμής να κινείται ή να γλιστρά σε σχέση με την πηγή δονήσεων.Τα προϊόντα δεν βιώνουν μόνο δονήσεις αλλά και σχετική κίνησηΓια παράδειγμα, στο σύστημα ανάρτησης ενός οχήματος, τα εξαρτήματα κινούνται σε σχέση μεταξύ τους ενώ υπόκεινται σε δονήσεις.Έχει μια επιφάνεια χαμηλής τριβής, επιτρέποντας στο δείγμα δοκιμής να κινείται ελεύθερα σε μία ή περισσότερες κατευθύνσεις κατά τη διάρκεια της δοκιμής δονήσεων.παρέχοντας πιο ολοκληρωμένα δεδομένα για το πώς το προϊόν θα λειτουργήσει σε πραγματικές συνθήκες..- Δεν ξέρω.

Καθορισμένη δυναμική κλίμακας/συντηρητική/αποπληκτική δύναμη	2,200 kgf/2.000 kgf/4.400 kgf	Μάζα θωράκισης	25 κιλά
Πεδίο συχνότητας	5 έως 3.000 Hz	Μέγεθος ενσωματωμάτων (πρότυπο)	M10
Μαξ. /Συνεχή μετατόπιση p-p	76 mm/63 mm	Εγκατάσταση φορτίου: Σημεία (πρότυπο)	21
Μέγιστη ταχύτητα	20,0 m/s	Άξονας φυσικής συχνότητας - ώθησης	3Hz
Μαξ. Σινικό / τυχαία επιτάχυνση	88/60g	Μαξ. Ψηλή υποστήριξη φορτίου	400 κιλά
Διάμετρος θωράκισης	340 χιλιοστά	Το πεδίο περιστροφής @ 152 mm πάνω από το τραπέζι	≤1mT (10 gauss)
Βασική συχνότητα συντονισμού	2,700 Hz (ονομαστικό) ± 5%	Διάσταση LxWxH	1,160 mmx880 mmx1,050 mm
Επιτρεπόμενη στιγμή ανατροπής της θωράκισης	500 Nm	Βάρος (μη διατηρημένο)	1700 κιλά

3. Πώς το σύστημα εκτελεί τις δοκιμές τυχαίων δονήσεων RMS- Δεν ξέρω.

Παραγωγή τυχαίων προφίλ δονήσεων- Δεν ξέρω.

Για την εκτέλεση δοκιμών τυχαίων δονήσεων RMS, το σύστημα δοκιμών δονήσεων χρησιμοποιεί προηγμένους αλγόριθμους για τη δημιουργία τυχαίων ηλεκτρικών σημάτων..Η τυχαία φύση των σημάτων εξασφαλίζει ότι οι δονήσεις που προκύπτουν καλύπτουν ένα ευρύ φάσμα συχνοτήτων και κλίμακας, παρόμοιες με εκείνες στις πραγματικές καταστάσεις.Ο ελεγκτής ρυθμίζει με ακρίβεια τα χαρακτηριστικά του τυχαίου σήματος για να επιτύχει την επιθυμητή τιμή RMSΓια παράδειγμα, εάν η επιτάχυνση RMS-στόχος είναι 3 g, ο ελεγκτής θα παρακολουθεί συνεχώς και θα ρυθμίζει το σήμα για να διατηρεί αυτή την τιμή καθ' όλη τη διάρκεια της δοκιμής.- Δεν ξέρω.

Αλληλεπίδραση με το τραπέζι μετατόπισης- Δεν ξέρω.

Καθώς η γεννήτρια δονήσεων παράγει τις τυχαίες δονήσεις, η δοκιμαστική μονάδα θα πρέπει να χρησιμοποιείται για την ανάλυση των διακυμάνσεων.το τραπέζι ολίσθησης επιτρέπει στο δείγμα να κινείται σύμφωνα με τις δυνάμεις που ενεργούν πάνω τουΟι αισθητήρες που τοποθετούνται στο τραπέζι γλιστρίσματος και το δείγμα δοκιμής μετρούν την κίνηση και τις δονήσεις.που μπορεί στη συνέχεια να κάνει ρυθμίσεις σε πραγματικό χρόνο στο προφίλ δονήσεωνΓια παράδειγμα, αν το δείγμα δοκιμής αρχίσει να κινείται με απροσδόκητο τρόπο στο τραπέζι γλιστρίσματος, ο ελεγκτής μπορεί να τροποποιήσει τις παραμέτρους δονήσεων για να προσομοιώσει καλύτερα τις συνθήκες του πραγματικού κόσμου.- Δεν ξέρω.

4. Χαρακτηριστικά απόδοσης του συστήματος δοκιμής δόνησης- Δεν ξέρω.

Υψηλής ακρίβειας έλεγχος δονήσεων- Δεν ξέρω.

Το σύστημα δοκιμής δονήσεων προσφέρει υψηλής ακρίβειας έλεγχο των τυχαίων δονήσεων RMS. Η ακρίβεια συχνότητας είναι συνήθως εντός ± 0,1%,που επιτρέπουν την ακριβή αναπαραγωγή του επιθυμητού φάσματος συχνοτήτωνΟ έλεγχος του πλάτους είναι επίσης εξαιρετικά ακριβής, με ακρίβεια πλάτους περίπου ± 1%.Για παράδειγμα:, κατά τη δοκιμή ευαίσθητου ηλεκτρονικού στοιχείου για δορυφόρο, το σύστημα πρέπει να είναι σε θέση να αναπαράγει με ακρίβεια τις τυχαίες δονήσεις RMS που θα συναντήσει κατά την εκτόξευση και σε τροχιά,που επιτρέπουν την ακριβή εκτίμηση των επιδόσεων του εξαρτήματος.- Δεν ξέρω.

Ευρύ δυναμικό εύρος- Δεν ξέρω.

Η ικανότητα κάλυψης ενός ευρέος δυναμικού εύρους είναι ένα άλλο σημαντικό χαρακτηριστικό.όπως ιατρικές συσκευές σε νοσοκομείοΤαυτόχρονα, μπορεί να παράγει δονήσεις υψηλού εύρους για προϊόντα που υφίστανται ακραίες συνθήκες, όπως τα εξαρτήματα σε ένα αγωνιστικό αυτοκίνητο υψηλής απόδοσης.Το ευρύ δυναμικό εύρος διασφαλίζει ότι το σύστημα μπορεί να ανταποκρίνεται στις ανάγκες δοκιμών μιας ποικιλίας προϊόντων.- Δεν ξέρω.

Σκληρή και Αξιόπιστη Κατασκευή- Δεν ξέρω.

Δεδομένης της επαναλαμβανόμενης και απαιτητικής φύσης των τυχαίων δοκιμών δονήσεων RMS, το σύστημα δοκιμών δονήσεων είναι κατασκευασμένο με ισχυρή και αξιόπιστη κατασκευή.και άλλα μηχανικά εξαρτήματα είναι κατασκευασμένα από υλικά υψηλής αντοχής όπως αλουμίνιο ή χάλυβα για να αντέχουν στις μεγάλες δυνάμεις που παράγονται κατά τη διάρκεια της δοκιμήςΤα ηλεκτρικά και ηλεκτρονικά εξαρτήματα, συμπεριλαμβανομένου του ενισχυτή ισχύος και του ελεγκτή, έχουν σχεδιαστεί για να λειτουργούν συνεχώς σε συνθήκες υψηλών πιέσεων χωρίς υποβάθμιση.Το σύστημα είναι επίσης εξοπλισμένο με στοιχεία ασφαλείας για την προστασία του δείγματος δοκιμής και των χειριστών.Αυτή η ανθεκτική κατασκευή εξασφαλίζει ότι το σύστημα μπορεί να εκτελέσει χιλιάδες δοκιμές κατά τη διάρκεια της ζωής του χωρίς σημαντική συντήρηση.μείωση του χρόνου στάσης λειτουργίας και αύξηση της αποτελεσματικότητας της διαδικασίας δοκιμών.- Δεν ξέρω.

5Εφαρμογές του συστήματος δοκιμών δονήσεων σε διάφορες βιομηχανίες- Δεν ξέρω.

Αεροδιαστημική βιομηχανία- Δεν ξέρω.

Στην αεροδιαστημική βιομηχανία, η δοκιμή τυχαίων δονήσεων RMS είναι ζωτικής σημασίας για τη διασφάλιση της αξιοπιστίας των εξαρτημάτων αεροσκαφών και διαστημικών σκαφών.Το σύστημα δοκιμής δονήσεων με πίνακα γλιστρίσματος χρησιμοποιείται για τη δοκιμή εξαρτημάτων όπως συστήματα αεροηλεκτρονικήςΓια παράδειγμα, η δομή των φτερών ενός αεροσκάφους δοκιμάζεται για να διασφαλιστεί ότι μπορεί να αντέξει τις δονήσεις από τους κινητήρες και τις αναταραχές του αέρα κατά τη διάρκεια της πτήσης.Το τραπέζι γλιστρίσματος μπορεί να προσομοιώσει τη σχετική κίνηση των εξαρτημάτων της πτέρυγας, παρέχοντας πολύτιμα δεδομένα για βελτιώσεις σχεδιασμού.- Δεν ξέρω.

Αυτοκινητοβιομηχανία- Δεν ξέρω.

Η αυτοκινητοβιομηχανία επωφελείται σημαντικά από αυτό το είδος δοκιμών δονήσεων.και τα συστήματα ανάρτησης δοκιμάζονται για να εξασφαλιστεί η αντοχή τους υπό τις δονήσεις που παρατηρούνται κατά την κανονική οδήγηση και σε ακραίες συνθήκεςΓια παράδειγμα, οι εφοδιασμοί του κινητήρα ενός αυτοκινήτου δοκιμάζονται για να διαπιστωθεί πόσο καλά μπορούν να απομονώσουν τις δονήσεις του κινητήρα από το σώμα του οχήματος.Το τραπέζι γλιστρίσματος μπορεί να προσομοιώσει την κίνηση του κινητήρα σε σχέση με το πλαίσιο, βοηθώντας τους κατασκευαστές να βελτιστοποιήσουν τον σχεδιασμό των στερεών κινητήρων.- Δεν ξέρω.

Ηλεκτρονική βιομηχανία- Δεν ξέρω.

Στη βιομηχανία ηλεκτρονικών συσκευών, όπου τα προϊόντα συχνά υποβάλλονται σε δονήσεις κατά τη μεταφορά και τη χρήση, το σύστημα δοκιμής δονήσεων χρησιμοποιείται για τη δοκιμή smartphones, φορητών υπολογιστών και άλλων φορητών συσκευών.Για παράδειγμα, ένα smartphone δοκιμάζεται για να βεβαιωθεί ότι τα εσωτερικά του στοιχεία, όπως η μπαταρία, η μονάδα της κάμερας και η μητρική πλακέτα, μπορούν να αντέξουν τις δονήσεις από το να μεταφέρονται στην τσέπη ή την τσάντα.Το τραπέζι γλιστρίσματος μπορεί να προσομοιώσει την κίνηση της συσκευής κατά την κανονική χρήση, επιτρέποντας στους κατασκευαστές να εντοπίζουν και να αντιμετωπίζουν δυνητικά ελαττώματα σχεδιασμού.- Δεν ξέρω.

6Συμπεράσματα- Δεν ξέρω.

Το σύστημα δοκιμών δονήσεων με πίνακα ολίσθησης για τυχαίες δοκιμές δονήσεων RMS είναι ένα ισχυρό εργαλείο για την ανάπτυξη προϊόντων και την εξασφάλιση της ποιότητας σε πολλούς κλάδους.Με την ακριβή προσομοίωση των πραγματικών δονήσεων και επιτρέποντας τη σχετική κίνηση του δείγματος δοκιμήςΜε τον υψηλής ακρίβειας έλεγχο δονήσεων, το ευρύ δυναμικό εύρος και την ανθεκτική κατασκευή,Το σύστημα αυτό διαδραματίζει καθοριστικό ρόλο στην εξασφάλιση ότι τα προϊόντα πληρούν τα υψηλά ποιοτικά πρότυπα που απαιτούνται στην σημερινή ανταγωνιστική αγορά.Εάν η βιομηχανία σας απαιτεί αξιόπιστη δοκιμή τυχαίων δονήσεων RMS, η επένδυση σε ένα τέτοιο σύστημα δοκιμής δονήσεων μπορεί να βελτιώσει σημαντικά την απόδοση και την αξιοπιστία των προϊόντων σας.
