Ηλεκτροδυναμικά συστήματα δοκιμής δόνησης

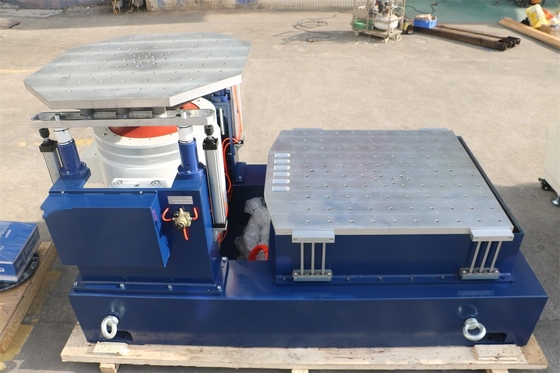

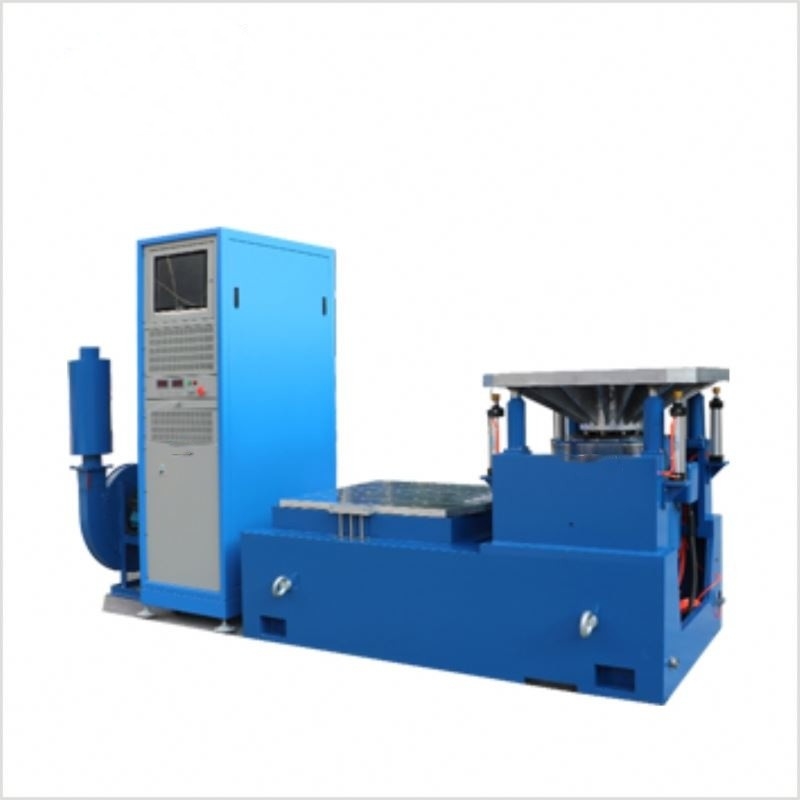

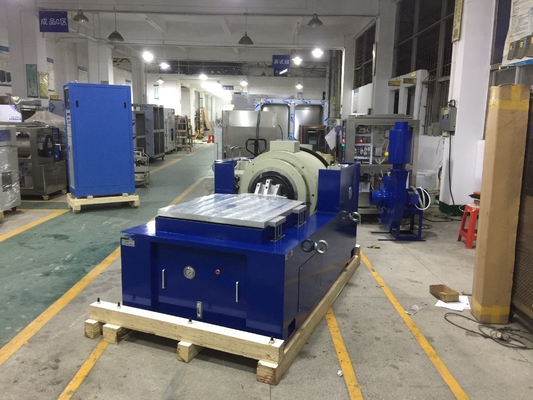

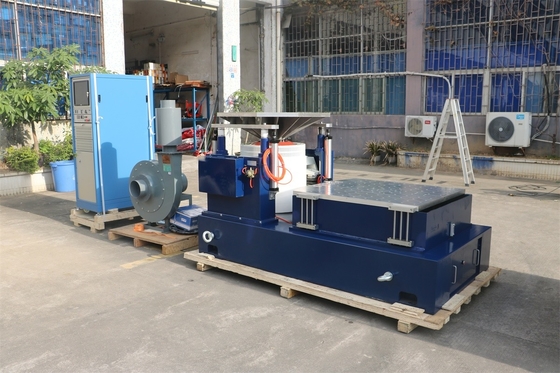

Συστήματα δοκιμής ηλεκτροδυναμικών δονήσεων πολλαπλών αξόνων για δοκιμές δονήσεων στον αεροδιαστημικό χώρο

Ονομασία μάρκας:	PRECISION
Αριθμός μοντέλου:	ΒΤΣ-10
MOQ:	1
τιμή:	$6000
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	100/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Προσαρμοσμένη υποστήριξη:

OEM ODM

Δύναμη του αέρα:

70KN

τυχαία δύναμη:

70KN

Δύναμη κλοπής:

140KN

Πεδίο συχνότητας:

1-3000Hz

Μετατόπιση:

76 χιλιοστά

Ταχύτητα:

2.0

Μέγεθος πίνακα:

1200x1200 χιλιοστά

Συσκευασία λεπτομέρειες:

Τυπική συσκευασία εξαγωγής

Δυνατότητα προσφοράς:

100/μήνα

Επισημαίνω:

Ηλεκτροδυναμικός συσσωρευτής δονήσεων για την αεροδιαστημική βιομηχανία

Συστήματα δοκιμής ηλεκτροδυναμικών δονήσεων πολλαπλών αξόνων

Συστήματα δοκιμής δονήσεων στον αεροδιαστημικό χώρο

Περιγραφή προϊόντων

Πολυάξονες ηλεκτροδυναμικές συσσωρευτές δονήσεων για αεροδιαστημικές δοκιμές δονήσεων

Στη βιομηχανία αεροδιαστημικών, όπου η αξιοπιστία των εξαρτημάτων είναι ζωτικής σημασίας για την επιτυχία των αποστολών και την ασφάλεια των επιβατών και του πληρώματος,Οι δοκιμές δονήσεων διαδραματίζουν απαραίτητο ρόλοΟ τελευταίος μας μηχανισμός ηλεκτροδυναμικών δονήσεων έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των αεροδιαστημικών δοκιμών δονήσεων.παρέχοντας στους κατασκευαστές και τους ερευνητές αεροδιαστημικής βιομηχανίας ένα ισχυρό και ακριβές εργαλείο για τη διασφάλιση της ακεραιότητας των προϊόντων τους.

1Η σημασία των δοκιμών δονήσεων στην αεροδιαστημική βιομηχανία

Κατά τη διάρκεια της απογείωσης, της προσγείωσης και των πτητικών λειτουργιών, τα εξαρτήματα εκτίθενται σε δονήσεις από τους κινητήρες του αεροσκάφους,αναταραχή του αέραΟι δονήσεις αυτές μπορούν να προκαλέσουν κόπωση, χαλάρωση των εξαρτημάτων και ηλεκτρικές δυσλειτουργίες εάν τα εξαρτήματα δεν έχουν σχεδιαστεί και δοκιμαστεί σωστά.Οι δοκιμές δονήσεων είναι απαραίτητες για τον εντοπισμό πιθανών αδυναμιών στα αεροδιαστημικά εξαρτήματα, επικυρώντας βελτιώσεις σχεδιασμού, και διασφαλίζοντας ότι όλα τα μέρη μπορούν να αντέξουν τις ακραίες συνθήκες του διαστημικού ταξιδιού ή της πτήσης σε μεγάλο ύψος.Οι αεροδιαστημικές εταιρείες μπορούν να ελαχιστοποιήσουν τον κίνδυνο αποτυχιών κατά την πτήση, δαπανηρές διακοπές αποστολής, και κινδύνους ασφάλειας.

2Βασικά χαρακτηριστικά του πολλαπλού άξονα ηλεκτροδυναμικού συσσωρευτή δονήσεων

Παραγωγή δονήσεων υψηλής συχνότητας

Ο μηχανισμός αυτός είναι εξοπλισμένος με προηγμένη τεχνολογία που του επιτρέπει να παράγει υψηλής συχνότητας δονήσεις με μεγάλη ακρίβεια.Αυτό το ευρύ εύρος συχνοτήτων είναι ζωτικής σημασίας για τις αεροδιαστημικές εφαρμογές, δεδομένου ότι διαφορετικά συστατικά μπορεί να είναι ευαίσθητα σε διαφορετικά εύρους συχνοτήτων.Τα συστήματα αεροηλεκτρονικής μπορεί να απαιτούν δοκιμές σε υψηλές συχνότητες για να εξασφαλιστεί η ανοσία τους στις ηλεκτρομαγνητικές παρεμβολές που προκαλούνται από δονήσεις., ενώ τα δομικά στοιχεία ενδέχεται να χρειαστεί να δοκιμαστούν σε χαμηλότερες συχνότητες για την αξιολόγηση της αντοχής τους στην κόπωση.Η ικανότητα του κρουστήρα να καλύπτει ένα τόσο ευρύ εύρος συχνοτήτων το καθιστά κατάλληλο για δοκιμές ενός ευρέος φάσματος αεροδιαστημικών εξαρτημάτων.

Ακριβής έλεγχος δονήσεων

Το εύρος των δονήσεων ελέγχεται με ακρίβεια, με μέγιστη επιτάχυνση έως 100 g και μέγιστη μετατόπιση ±50 mm.Αυτό το υψηλό επίπεδο ακρίβειας εξασφαλίζει ότι τα εξαρτήματα δοκιμάζονται υπό συνθήκες που ταιριάζουν πολύ καλά με το πραγματικό περιβάλλον λειτουργίας τουςΟ δονητής προσφέρει επίσης εξαιρετικό έλεγχο των κυματικών μορφών δονήσεων, επιτρέποντας την προσομοίωση των σινουοειδών, τυχαίων,και τα πρότυπα παροδικών δονήσεων που απαιτούνται από τα διαφορετικά πρότυπα δοκιμών αεροδιαστημικής χρήσηςΕίτε πρόκειται για μια ομαλή, συνεχής δονή κατά τη διάρκεια μιας κανονικής πτήσης είτε για ένα ξαφνικό σοκ, όπως η δονή κατά τη διάρκεια μιας εκτάκτου προσγείωσης, ο δονητής μπορεί να δημιουργήσει το κατάλληλο προφίλ δονήσεων.

Προσαρμόσιμα προφίλ δοκιμής

Κατανοούμε ότι τα διάφορα αεροδιαστημικά εξαρτήματα έχουν μοναδικές απαιτήσεις δοκιμής.Οι μηχανικοί μπορούν να ορίσουν την ειδική συχνότητα, το εύρος και η διάρκεια των δονήσεων για κάθε άξονα ανάλογα με τις ανάγκες του κατασκευαστικού στοιχείου που υποβάλλεται σε δοκιμή.η κεραία επικοινωνίας ενός δορυφόρου μπορεί να απαιτεί ένα συγκεκριμένο προφίλ δονήσεων στον άξονα Χ για να δοκιμάσει τη μηχανική σταθερότητά τηςΤο σύστημα μπορεί να προγραμματιστεί για να ανταποκρίνεται στις ίδιες απαιτήσεις.παροχή προσαρμοσμένης λύσης δοκιμών για ένα ευρύ φάσμα αεροδιαστημικών εξαρτημάτων.

Σκληρή και Αξιόπιστη Κατασκευή

Η δοκιμαστική πλατφόρμα του δονητή είναι σχεδιασμένη για να συγκρατεί με ασφάλεια τα αεροδιαστημικά εξαρτήματα κατά τη διάρκεια της δοκιμής.σταθερή επιφάνεια με πολλαπλά σημεία στερέωσης για να φιλοξενούνται εξαρτήματα διαφόρων μορφών και μεγεθώνΗ πλατφόρμα είναι κατασκευασμένη από υλικά υψηλής αντοχής και αντιδράσεως σε δονήσεις, τα οποία ελαχιστοποιούν τις εξωτερικές παρεμβολές και παρέχουν ένα καθαρό περιβάλλον δοκιμής για ακριβή αποτελέσματα.Η συνολική κατασκευή της μηχανής είναι ανθεκτική., διασφαλίζοντας ότι μπορεί να αντέξει τις μεγάλες δυνάμεις που παράγονται κατά τη διάρκεια των δοκιμών και να λειτουργεί συνεχώς υπό απαιτητικές συνθήκες.όπου η μακροπρόθεσμη και σταθερή απόδοση είναι κρίσιμη.

Χρήστης - φιλικό σύστημα ελέγχου

Παρά τις προηγμένες δυνατότητές του, ο πολυάξονας ηλεκτροδυναμικός δονητικός δονητής διαθέτει ένα φιλικό προς το χρήστη σύστημα ελέγχου.Οι χειριστές μπορούν εύκολα να εισάγουν τις παραμέτρους δοκιμήςΤο λογισμικό παρέχει σαφείς οπτικές εμφανίσεις βασικών δεδομένων όπως συχνότητα δονήσεων, πλάτος,και ο χρόνος δοκιμής που απομένει για κάθε άξοναΔιαθέτει επίσης εκτεταμένες δυνατότητες καταγραφής και ανάλυσης δεδομένων, επιτρέποντας τη συλλογή και την ενδελεχή αξιολόγηση δεδομένων δοκιμών για ολοκληρωμένη αξιολόγηση της απόδοσης των εξαρτημάτων.

3. Προδιαγραφές

Καθορισμένη δυναμική κλίμακας/συντηρητική/αποπληκτική δύναμη	7,000 kgf/7,000 kgf/14000 kgf	Μάζα θωράκισης	63 κιλά
Πεδίο συχνότητας	5-2500 Hz	Μέγεθος ενσωματωμάτων (πρότυπο)	M10
Μαξ. /Συνεχή μετατόπιση p-p	76 mm/63 mm	Εγκατάσταση φορτίου: Σημεία (πρότυπο)	17
Μέγιστη ταχύτητα	1.9mfc	Άξονας φυσικής συχνότητας - ώθησης	3Hz
Μαξ. Σινικό / τυχαία επιτάχυνση	100/60g	Μαξ. Ψηλή υποστήριξη φορτίου	1000 kg (2000 kg είναι προαιρετικό)
Διάμετρος θωράκισης	450 χιλιοστά	Το πεδίο περιστροφής @ 152 mm πάνω από το τραπέζι	≤1mT (10 gauss)
Βασική συχνότητα συντονισμού	20,100 Hz (ονομαστικό) ± 5%	Διάσταση LxWxH	1,650 mmx1,130 mmx 1,280 mm
Επιτρεπόμενη στιγμή ανατροπής της θωράκισης	1,000 Nm	Βάρος (μη διατηρημένο)	4,500 kg

4Εφαρμογές στην αεροδιαστημική δοκιμή δονήσεων

Συστήματα αερομηχανολογίας

Τα εξαρτήματα των αεροσκαφών, όπως οι υπολογιστές ελέγχου πτήσης, τα συστήματα επικοινωνίας και οι εξοπλισμοί πλοήγησης, είναι εξαιρετικά ευαίσθητα στις δονήσεις.Ο πολυάξονας δονητικός δονητής μας χρησιμοποιείται για να δοκιμάσει αυτά τα εξαρτήματα για να εξασφαλίσει την ορθή λειτουργία τους στο σκληρό αεροδιαστημικό περιβάλλον.Με την υποβολή των συστημάτων αεροηλεκτρονικής σε ρεαλιστικές δονήσεις πολλαπλών άξονων, οι κατασκευαστές μπορούν να εντοπίσουν και να αντιμετωπίσουν πιθανά προβλήματα όπως χαλαρές συνδέσεις, αποτυχίες εξαρτημάτων,και προβλήματα ηλεκτρομαγνητικών παρεμβολώνΑυτό συμβάλλει στην εξασφάλιση της αξιοπιστίας των συστημάτων αεροηλεκτρονικής, τα οποία είναι κρίσιμα για την ασφαλή λειτουργία των αεροσκαφών.

Διαρθρωτικά εξαρτήματα αεροσκαφών

Τα δομικά στοιχεία του αεροσκάφους, περιλαμβανομένων των φτερών, των τμημάτων της αέρος και του κιβωτίου προσγείωσης, πρέπει να είναι εξαιρετικά ανθεκτικά.Το κουνιστήρα δονήσεων χρησιμοποιείται για να δοκιμάσει αυτά τα εξαρτήματα υπό δονήσεις πολλαπλών άξονων για να αξιολογήσει τη δομική ακεραιότητά τουςΜε την προσομοίωση των πολύπλοκων δονήσεων που υφίστανται κατά τη διάρκεια της πτήσης, οι κατασκευαστές μπορούν να εντοπίσουν τυχόν ρωγμές, παραμορφώσεις ή αδυναμίες στα υλικά ή τις μεθόδους κατασκευής.Οι πληροφορίες αυτές χρησιμοποιούνται για τη βελτίωση των διαδικασιών σχεδιασμού και κατασκευής, εξασφαλίζοντας ότι το αεροσκάφος μπορεί να αντέξει τις μηχανικές πιέσεις της πτήσης.

Συστατικά δορυφόρων

Οι δορυφόροι εκτίθενται σε μοναδικές συνθήκες δονήματος κατά την εκτόξευση και τις λειτουργίες σε τροχιά.Ο πολυάξονας ηλεκτροδυναμικός δονητικός δονητής μας χρησιμοποιείται για να δοκιμάσει δορυφορικά εξαρτήματα όπως οι ηλιακοί συλλέκτεςΗ ικανότητα προσομοίωσης των δονήσεων πολλαπλών άξονων είναι ζωτικής σημασίας για τις δορυφορικές δοκιμές.καθώς τα εξαρτήματα μπορούν να υποστούν ταυτόχρονα δονήσεις από πολλαπλές κατευθύνσειςΜε τη διεξαγωγή διεξοδικών δοκιμών δονήσεων, οι κατασκευαστές δορυφόρων μπορούν να εξασφαλίσουν ότι τα προϊόντα τους μπορούν να λειτουργούν σωστά στο διαστημικό περιβάλλον,μείωση του κινδύνου αποτυχιών δορυφόρων και δαπανηρών διακοπών αποστολής.

5Συμπεράσματα

Η επένδυση στο Multi Axis Electrodynamic Vibration Shaker μας για την αεροδιαστημική δοκιμή δονήσεων είναι μια στρατηγική απόφαση για κάθε αεροδιαστημικό οργανισμό.παραγωγή δονήσεων υψηλής συχνότητας, ακριβής έλεγχος, προσαρμόσιμα προφίλ δοκιμής, ισχυρή κατασκευή και φιλική προς το χρήστη λειτουργία, προσφέρει μια ολοκληρωμένη λύση για τη διασφάλιση της αξιοπιστίας των αεροδιαστημικών εξαρτημάτων.Με τη χρήση αυτού του εξοπλισμού, οι αεροδιαστημικές εταιρείες μπορούν να βελτιώσουν την ποιότητα των προϊόντων τους, να μειώσουν τον κίνδυνο αποτυχιών κατά την πτήση και να αποκτήσουν ανταγωνιστικό πλεονέκτημα στην παγκόσμια αεροδιαστημική αγορά.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα σχετικά με το πώς η δονητική κουνιστή μας μπορεί να προσαρμοστεί για να ανταποκριθεί στις συγκεκριμένες απαιτήσεις αεροδιαστημικών δοκιμών σας.
