Ηλεκτροδυναμικά συστήματα δοκιμής δόνησης

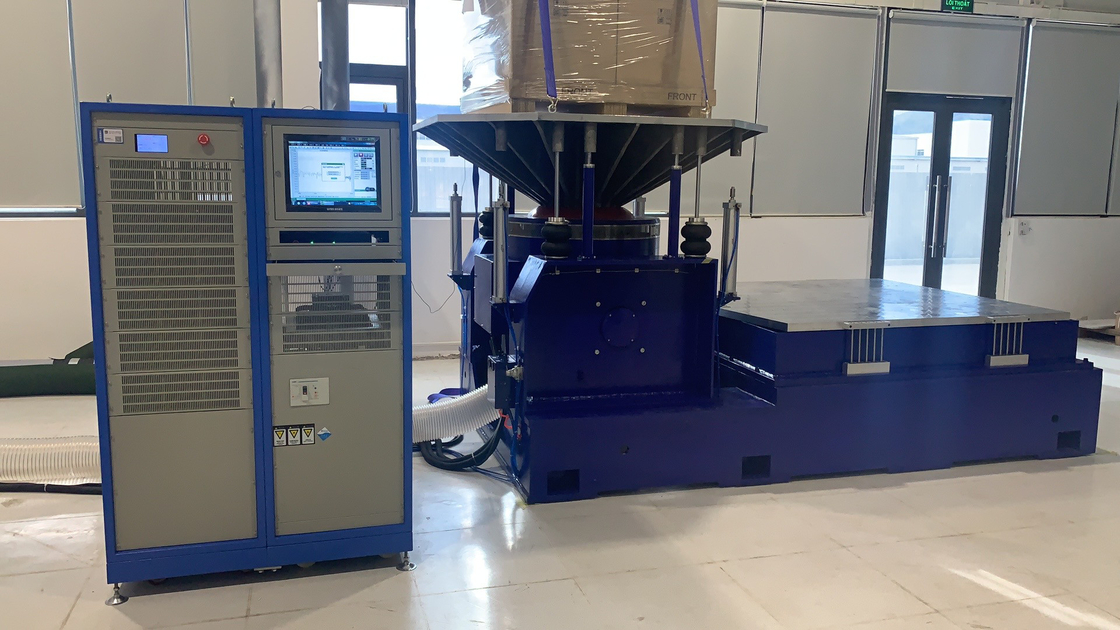

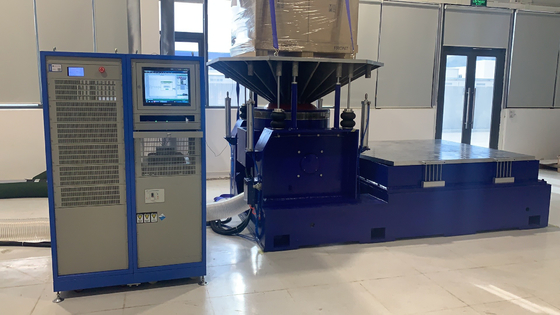

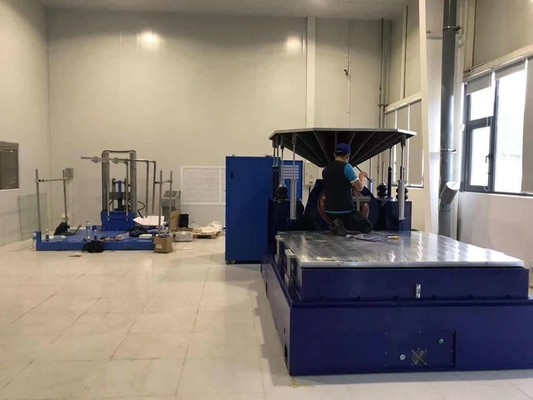

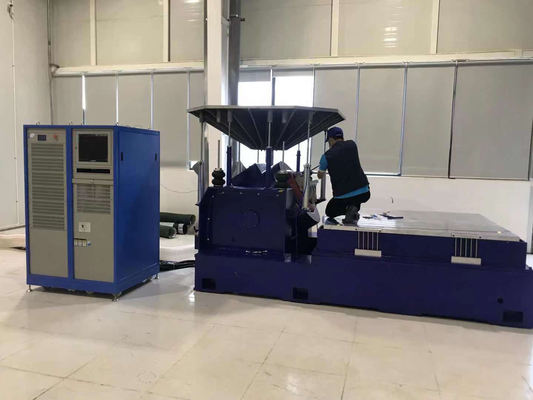

Μεγάλο τραπέζι δονήσεων με λυκό τραπέζι τρέχει EV δοκιμή δονήσεων μπαταρίας

Ονομασία μάρκας:	PRECISION
Αριθμός μοντέλου:	ΒΤΣ-40
MOQ:	1
τιμή:	$6000
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	100/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Προσαρμοσμένη υποστήριξη:

OEM ODM

Δύναμη του αέρα:

40KN

τυχαία δύναμη:

40KN

Δύναμη κλοπής:

80KN

Πεδίο συχνότητας:

1-3000Hz

Μετατόπιση:

100 χιλιοστά

Ταχύτητα:

2.0

Μέγεθος πίνακα:

1500X1500mm

Συσκευασία λεπτομέρειες:

Τυπική συσκευασία εξαγωγής

Δυνατότητα προσφοράς:

100/μήνα

Επισημαίνω:

Πίνακας δοκιμής δονήσεων για πίνακα γλιστρίσματος

Μεγάλος πίνακας δοκιμών δόνησης

Πίνακας δοκιμών δονήσεων μπαταριών ηλεκτρικών οχημάτων

Περιγραφή προϊόντων

Μεγάλο τραπέζι δονήσεων με λυκό τραπέζι τρέχει EV δοκιμή δονήσεων μπαταρίας

Στο ταχέως εξελισσόμενο τοπίο των ηλεκτρικών οχημάτων, η αξιοπιστία και η ασφάλεια των μπαταριών των ηλεκτρικών οχημάτων είναι πρωταρχικής σημασίας.Το εξειδικευμένο μας μεγάλο τραπέζι δονήσεων εξοπλισμένο με ένα τραπέζι διαβήματος έχει σχεδιαστεί προσεκτικά για να εκτελέσει ολοκληρωμένες δοκιμές δονήσεων στις μπαταρίες EV, προσφέροντας μια κρίσιμη λύση για τη διασφάλιση της αντοχής και της απόδοσης αυτών των ζωτικής σημασίας πηγών ενέργειας.

1Η σημασία των δοκιμών δονήσεων για τις μπαταρίες ηλεκτρικών οχημάτων

Οι μπαταρίες των ηλεκτρικών οχημάτων υπόκεινται σε ένα ευρύ φάσμα δονήσεων κατά τη λειτουργία του οχήματος.και το σύστημα ανάρτησης του οχήματος συμβάλλουν στο μηχανικό στρες που βιώνει η μπαταρίαΟι δονήσεις αυτές μπορούν να προκαλέσουν μετατόπιση, χαλάρωση ή ακόμη και ζημιά σε εσωτερικά στοιχεία της μπαταρίας, όπως ηλεκτρόδια, συνδέσμους και ηλεκτρολύτες, με την πάροδο του χρόνου.Τέτοια ζητήματα μπορεί να οδηγήσουν σε μειωμένη απόδοση της μπαταρίαςΜε τη διενέργεια δοκιμών δονήσεων, οι κατασκευαστές μπορούν να εντοπίσουν πιθανές αδυναμίες στον σχεδιασμό, τη συσκευασία και την εγκατάσταση της μπαταρίας,επιτρέποντάς τους να κάνουν βελτιώσεις για την ενίσχυση της αντοχής και της αξιοπιστίας της μπαταρίας.

2Βασικά χαρακτηριστικά του μεγάλου μας τραπεζιού δονήσεων με τραπέζι μετατόπισης

Γεννήτρια δονήσεων υψηλής χωρητικότητας

Το τραπέζι δονήσεων είναι σχεδιασμένο για να παράγει ισχυρές δονήσεις κατάλληλες για δοκιμές μεγάλων συσκευών μπαταριών ηλεκτρικών οχημάτων.Συνήθως από 5 Hz έως 2000 HzΤο εύρος αυτό συχνοτήτων καλύπτει αποτελεσματικά τις δονήσεις που οι μπαταρίες EV είναι πιθανό να αντιμετωπίσουν κατά τις κανονικές συνθήκες οδήγησης.με μέγιστη επιτάχυνση έως 100 g και μέγιστη μετατόπιση ±50 mmΑυτό το υψηλό επίπεδο ελέγχου εξασφαλίζει ότι οι μπαταρίες δοκιμάζονται κάτω από ρεαλιστικά και δύσκολα επίπεδα δονήσεων.

Πίνακας μετατόπισης για βελτιωμένες δυνατότητες δοκιμών

Το ενσωματωμένο τραπέζι γλιστρίσματος είναι ένα μοναδικό και πολύτιμο χαρακτηριστικό της εγκατάστασής μας.Το τραπέζι γλίστ μπορεί να κινηθεί οριζόντια και κατακόρυφαΑυτό είναι ιδιαίτερα σημαντικό για την προσομοίωση των δυναμικών δυνάμεων που βιώνουν οι μπαταρίες EV σε ένα κινούμενο όχημα.όταν ένα ηλεκτρικό όχημα κάνει απότομη στροφή ή περνάει από μια μεγάλη λακκούβα, η μπαταρία μπορεί να υποβάλλεται σε πλευρικές και κατακόρυφες δυνάμεις ταυτόχρονα.επιτρέποντας μια πιο ολοκληρωμένη αξιολόγηση της απόδοσης της μπαταρίας υπό πραγματικές συνθήκες.

Πλατφόρμα δοκιμών μεγάλης κλίμακας

Η πλατφόρμα δοκιμής του πίνακα δονήσεων έχει σχεδιαστεί για να χωρέσει μεγάλες μπαταρίες ηλεκτρικών οχημάτων.που μπορεί να μεταφέρει με ασφάλεια μπαταρίες διαφόρων μεγεθών και διαμορφώσεωνΗ πλατφόρμα είναι κατασκευασμένη με υλικά υψηλής αντοχής για να αντέξει τις σημαντικές δυνάμεις που παράγονται κατά τη διάρκεια των δοκιμών.είναι εξοπλισμένο με πολλαπλά σημεία στερέωσης και κολλητικά για να εξασφαλίζεται ότι η μπαταρία είναι σταθερά στερεωμένη, αποτρέποντας οποιαδήποτε ανεπιθύμητη κίνηση κατά τη διάρκεια της διαδικασίας των δονήσεων.

Προσαρμόσιμα προφίλ δοκιμής

Κατανοούμε ότι διαφορετικά σχέδια μπαταριών EV μπορεί να απαιτούν μοναδικές συνθήκες δοκιμής.Οι μηχανικοί μπορούν να ρυθμίσουν την ειδική συχνότητα δονήσεων, το εύρος, τα πρότυπα κίνησης του τραπεζιού γλιστρίσματος και τη διάρκεια της δοκιμής σύμφωνα με τις απαιτήσεις της μπαταρίας που υποβάλλεται σε δοκιμή.μια μπαταρία υψηλής απόδοσης για ένα πολυτελές ηλεκτρικό όχημα μπορεί να χρειάζεται διαφορετικό προφίλ δονήσεων σε σύγκριση με μια μπαταρία τυποποιημένης εμβέλειας για ένα ηλεκτρικό όχημα οικονομικής κατηγορίαςΗ δυνατότητα προσαρμογής των προφίλ δοκιμής εξασφαλίζει ότι κάθε μπαταρία δοκιμάζεται υπό τις πλέον σχετικές συνθήκες, παρέχοντας ακριβή και ουσιαστικά αποτελέσματα.

Σύστημα ακριβούς ελέγχου και παρακολούθησης

Το τραπέζι δονήσεων είναι εξοπλισμένο με ένα σύγχρονο σύστημα ελέγχου και παρακολούθησης.Ξεκίνηση και διακοπή της δοκιμήςΤο λογισμικό παρέχει σαφείς οπτικές εμφανίσεις βασικών δεδομένων όπως συχνότητα δονήσεων, πλάτος, θέση του τραπεζιού γλιστρίσματος και ο χρόνος δοκιμής που απομένει.Έχει επίσης προηγμένες δυνατότητες καταγραφής δεδομένων.Τα δεδομένα αυτά μπορούν να χρησιμοποιηθούν για τον εντοπισμό τυχόν σημάτων στρες ή πιθανών σημείων βλάβης στη μπαταρία,διευκόλυνση της βελτίωσης του σχεδιασμού και των διαδικασιών κατασκευής μπαταριών.

3. Προδιαγραφές

Καθορισμένη δυναμική κλίμακας/συντηρητική/αποπληκτική δύναμη	4,000 kgf/4.000 kgf/8.000 kgf	Μάζα θωράκισης	30 κιλά
Πεδίο συχνότητας	5 έως 3.000 Hz	Μέγεθος ενσωματωμάτων (πρότυπο)	M10
Μαξ. Μετατόπιση p-p	100 χιλιοστά	Σημεία στερέωσης φορτίου (πρότυπο)	17
Μέγιστη ταχύτητα	2.0m/s	Άξονας φυσικής συχνότητας - ώθησης	3Hz
Μαξ.Σίνος/Σύγχρονη επιτάχυνση	115/60g	Μαξ. Ψηλή υποστήριξη φορτίου	500 κιλά
Διάμετρος θωράκισης	440 χιλιοστά	Το πεδίο περιστροφής @ 152 mm πάνω από το τραπέζι	≤lmT (10 gauss)
Βασική συχνότητα συντονισμού	2,500 Hz (ονομαστικό) 士5%	Διάσταση L x W x H	1, 270 mmx980 mmx1,135nm
Επιτρεπόμενη στιγμή ανατροπής της θωράκισης	500 Nm	Βάρος (μη διατηρημένο)	2.500 κιλά

4Εφαρμογές στην δοκιμή μπαταριών ηλεκτρικών οχημάτων

Πιστοποίηση σχεδιασμού συσκευασίας μπαταριών

Οι κατασκευαστές αυτοκινήτων και οι προμηθευτές μπαταριών χρησιμοποιούν τον πίνακα δονήσεων μας για να επικυρώσουν το σχεδιασμό των νέων μπαταριών EV.μπορούν να εντοπίσουν τυχόν ελαττώματα σχεδιασμού, όπως ανεπαρκής δομική υποστήριξη, κακές ηλεκτρικές συνδέσεις ή ευάλωτα εσωτερικά εξαρτήματα.μείωση του κινδύνου δαπανηρών ανακλήσεων και βελτίωση της συνολικής ποιότητας του πακέτου μπαταριών.

Έλεγχος ποιότητας στην κατασκευή

Κατά τη διάρκεια της κατασκευής, το τραπέζι δονήσεων χρησιμοποιείται για σκοπούς ελέγχου ποιότητας.Μπορεί να δοκιμάζονται τυχαία δείγματα μπαταριών για να εξασφαλιστεί ότι πληρούν τα απαιτούμενα πρότυπα για την αντίσταση σε δονήσειςΑυτό βοηθά στην ανίχνευση τυχόν ελαττωμάτων κατασκευής, όπως χαλαρά μέρη, ακατάλληλη συναρμολόγηση ή υλικά κάτω από τα πρότυπα.οι κατασκευαστές μπορούν να διατηρούν υψηλό επίπεδο ποιότητας και αξιοπιστίας των προϊόντων.

Έρευνα και Ανάπτυξη

Στον τομέα της έρευνας και ανάπτυξης μπαταριών EV, ο πίνακας δονήσεων μας χρησιμεύει ως πολύτιμο εργαλείο.Οι ερευνητές μπορούν να το χρησιμοποιήσουν για να μελετήσουν τις επιπτώσεις των διαφόρων προτύπων δονήσεων στην απόδοση και τη διάρκεια ζωής της μπαταρίαςΟι εταιρείες μπορούν επίσης να δοκιμάσουν νέα υλικά, τεχνολογίες και σχεδιασμούς συσκευασίας για την ανάπτυξη πιο ανθεκτικών και αποδοτικών μπαταριών ηλεκτρικών οχημάτων.δοκιμή ενός νέου τύπου υλικού απορρόφησης κλονισμού για συσκευασία μπαταριών ή αξιολόγηση της απόδοσης νέου σχεδιασμού ηλεκτροδίου υπό δονήσεις.

5Συμπεράσματα

Η επένδυση στο μεγάλο μας τραπέζι δονήσεων με ένα τραπέζι γλιστρίσματος για τη δοκιμή δονήσεων μπαταριών EV είναι μια στρατηγική κίνηση για κάθε οργανισμό που εμπλέκεται στη βιομηχανία μπαταριών EV.Με την υψηλής ικανότητας παραγωγή δονήσεων, πίνακα γλιστρίσματος - βελτιωμένες δυνατότητες δοκιμών, πλατφόρμα δοκιμών μεγάλης κλίμακας, προσαρμόσιμα προφίλ δοκιμών και ακριβές σύστημα ελέγχου,προσφέρει μια ολοκληρωμένη λύση για τη διασφάλιση της αξιοπιστίας και της ασφάλειας των μπαταριών EVΜε τη χρήση αυτού του εξοπλισμού, οι κατασκευαστές, οι προμηθευτές και οι ερευνητές μπορούν να βελτιώσουν τον σχεδιασμό της μπαταρίας, να βελτιώσουν την ποιότητα του προϊόντος και να συμβάλουν στην πρόοδο της βιομηχανίας EV.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για το πώς ο πίνακας δονήσεων μας μπορεί να προσαρμοστεί για να ανταποκριθεί στις ειδικές απαιτήσεις δοκιμών μπαταριών EV.
