Ηλεκτροδυναμικά συστήματα δοκιμής δόνησης

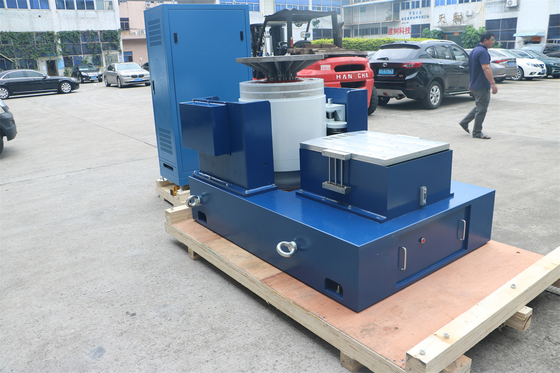

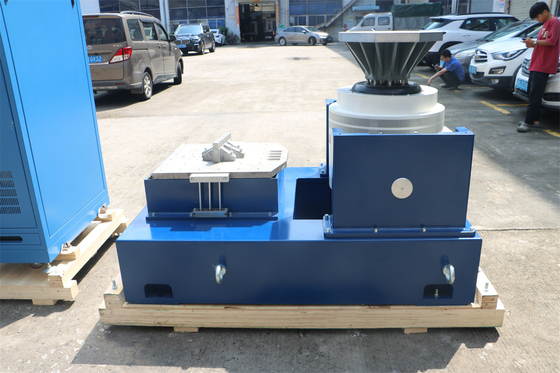

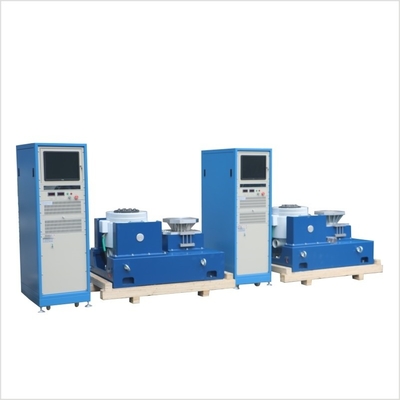

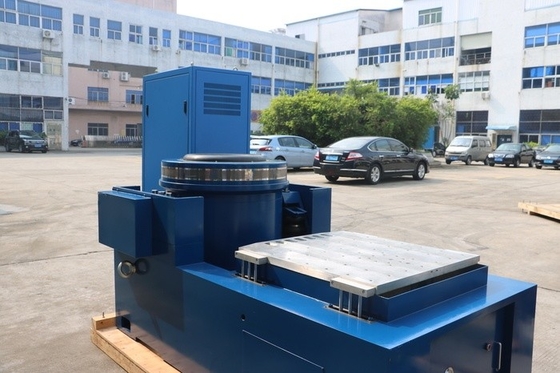

Προσαρμοσμένη μηχανή δοκιμής δονήσεων για ηλεκτρονικό κατασκευαστικό στοιχείο άμυνας Mil-Std-202g

Ονομασία μάρκας:	PRECISION
Αριθμός μοντέλου:	Επικεφαλής
MOQ:	1
τιμή:	$6000
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	100/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Προσαρμοσμένη υποστήριξη:

OEM ODM

Δύναμη του αέρα:

20kN

τυχαία δύναμη:

20kN

Δύναμη κλοπής:

40KN

Πεδίο συχνότητας:

1-3000Hz

Μετατόπιση:

76 χιλιοστά

Ταχύτητα:

2.0

Μέγεθος πίνακα:

1200x1200 χιλιοστά

Συσκευασία λεπτομέρειες:

Τυπική συσκευασία εξαγωγής

Δυνατότητα προσφοράς:

100/μήνα

Επισημαίνω:

Μηχανή δοκιμής δονήσεων ηλεκτρονικών εξαρτημάτων

Προσαρμοσμένη μηχανή δοκιμής δονήσεων

Μηχανή δοκιμής δονήσεων Mil-Std-202g

Περιγραφή προϊόντων

Μηχανή δοκιμής δονήσεων για ηλεκτρονικά και ηλεκτρικά εξαρτήματα αμυντικής χρήσης

Στον τομέα της άμυνας, η αξιοπιστία και η απόδοση των ηλεκτρονικών και ηλεκτρικών εξαρτημάτων είναι αδιαπραγμάτευτες.από συσκευές επικοινωνίας και συστήματα ραντάρ έως μονάδες ελέγχου όπλωνΤο πρότυπο MIL-STD-202G καθορίζει αυστηρές κατευθυντήριες γραμμές για την περιβαλλοντική δοκιμή αυτών των εξαρτημάτων, με τη δοκιμή δονήσεων να είναι μια κρίσιμη πτυχή.Μια μηχανή δοκιμής δονήσεων που έχει σχεδιαστεί σύμφωνα με το παρόν πρότυπο είναι απαραίτητο στοιχείο για τη διασφάλιση της ποιότητας και της αντοχής των ηλεκτρονικών και ηλεκτρικών εξαρτημάτων άμυνας.- Δεν ξέρω.

1Η σημασία των δοκιμών δονήσεων σε αμυντικά ηλεκτρονικά και ηλεκτρικά εξαρτήματα- Δεν ξέρω.

Αντιμετώπιση Δυσκολότερων Περιβαλλόντων Λειτουργίας- Δεν ξέρω.

Τα ηλεκτρονικά και ηλεκτρικά εξαρτήματα άμυνας αναπτύσσονται σε μερικά από τα πιο δύσκολα περιβάλλοντα στη Γη.αεροσκάφος που υφίσταται δονήσεις υψηλής συχνότητας κατά την πτήση, ή ναυτικό που αντέχει τις συνεχείς δονήσεις των κινητήρων του, τα στοιχεία αυτά πρέπει να διατηρούν τη λειτουργικότητά τους.Οι δοκιμές δονήματος αποσκοπούν στην αναπαραγωγή αυτών των πραγματικών καταστάσεων δονήματος σε ελεγχόμενο εργαστηριακό περιβάλλον.Με την υποβολή των κατασκευαστικών στοιχείων σε ένα εύρος δονήσεων, οι κατασκευαστές μπορούν να εντοπίσουν πιθανές αδυναμίες στον σχεδιασμό, όπως χαλαρές συνδέσεις, εύθραυστες πλακέτες κυκλωμάτων,ή ακατάλληλη τοποθέτηση στοιχείωνΑυτό επιτρέπει τη βελτίωση του σχεδιασμού, διασφαλίζοντας ότι τα εξαρτήματα μπορούν να αντέξουν τις δονήσεις που θα συναντήσουν κατά την προβλεπόμενη χρήση τους, μειώνοντας τον κίνδυνο αποτυχιών στο πεδίο.- Δεν ξέρω.

Διασφάλιση της ακεραιότητας του συστήματος και της επιτυχίας της αποστολής- Δεν ξέρω.

Η ακεραιότητα των αμυντικών συστημάτων συνδέεται άμεσα με την αξιοπιστία των συστατικών τους.Μια δυσλειτουργία ηλεκτρονικού ή ηλεκτρικού συστατικού σε ένα κρίσιμο σύστημα άμυνας μπορεί να οδηγήσει σε αποτυχία της αποστολήςΓια παράδειγμα, οι στρατιωτικές δυνάμειςμια βλάβη στο στοιχείο επικοινωνίας ενός στρατιωτικού αεροσκάφους κατά τη διάρκεια αποστολής μπορεί να διαταράξει την επικοινωνία με τον έλεγχο εδάφους και άλλα αεροσκάφηΟι δοκιμές δονήσεων βοηθούν να διασφαλιστεί ότι όλα τα συστατικά ενός συστήματος άμυνας, από τον μικρότερο αντίσταση μέχρι την πιο περίπλοκη πλακέτα κυκλωμάτων,παραμένουν άθικτοι και λειτουργικοί υπό δονήσειςΑκολουθώντας το πρότυπο MIL-STD-202G για τις δοκιμές δονήσεων, οι κατασκευαστές μπορούν να παρέχουν εξαρτήματα που πληρούν τα υψηλά πρότυπα ποιότητας και ασφάλειας που απαιτούνται από την αμυντική βιομηχανία.δίνει εμπιστοσύνη στους στρατιωτικούς διοικητές στις επιδόσεις του εξοπλισμού τους.- Δεν ξέρω.

2Κατανοητική του προτύπου MIL-STD-202G για τις δοκιμές δονήσεων- Δεν ξέρω.

Βασικές απαιτήσεις του προτύπου- Δεν ξέρω.

Το πρότυπο MIL - STD - 202G περιγράφει ειδικές απαιτήσεις για τη δοκιμή δονήσεων ηλεκτρονικών και ηλεκτρικών κατασκευαστικών στοιχείων άμυνας.επίπεδα πλάτουςΤο εύρος συχνοτήτων κυμαίνεται συνήθως από λίγα Hz έως αρκετές χιλιάδες Hz,καλύπτοντας το σύνολο του φάσματος των δονήσεων που μπορεί να υποστούν αυτά τα κατασκευαστικά στοιχεία σε διάφορες εφαρμογές άμυναςΤα επίπεδα πλάτους, που μετρούνται με όρους επιτάχυνσης (g), βαθμολογούνται προσεκτικά για να προσομοιώσουν την ένταση των δονήσεων σε σενάρια του πραγματικού κόσμου.Τα συστατικά που χρησιμοποιούνται στο σύστημα αεροηλεκτρονικής ενός ελικοπτέρου μπορεί να απαιτούν διαφορετικά επίπεδα πλάτους σε σύγκριση με αυτά που χρησιμοποιούνται σε σύστημα ραντάρ εδάφουςΗ διάρκεια της δοκιμής ορίζεται επίσης σαφώς, εξασφαλίζοντας ότι τα εξαρτήματα υποβάλλονται σε επαρκή έκθεση σε δονήσεις για να εκτιμηθεί με ακρίβεια η μακροχρόνια αντοχή τους.- Δεν ξέρω.

Τυποποίηση για την αμυντική βιομηχανία- Δεν ξέρω.

Το πρότυπο αυτό διαδραματίζει καθοριστικό ρόλο στην τυποποίηση της διαδικασίας δοκιμών δονήσεων σε ολόκληρη την αμυντική βιομηχανία.Παρέχει ένα κοινό πλαίσιο για τους κατασκευαστές για την αξιολόγηση των επιδόσεων των εξαρτημάτων τουςΜε τη συμμόρφωση με το πρότυπο MIL-STD-202G, οι κατασκευαστές μπορούν να συγκρίνουν τις επιδόσεις διαφορετικών μοντέλων και σχεδίων συστατικών, καθιστώντας ευκολότερο τον εντοπισμό τομέων βελτίωσης.Βοηθά επίσης στη διασφάλιση ότι τα εξαρτήματα από διαφορετικούς κατασκευαστές πληρούν ένα σταθερό επίπεδο ποιότητας, η οποία είναι απαραίτητη για την ενσωμάτωση των εξαρτημάτων σε σύνθετα συστήματα άμυνας.- Δεν ξέρω.

3Πώς λειτουργεί η μηχανή δοκιμής δονήσεων- Δεν ξέρω.

Αρχή λειτουργίας της μηχανής δοκιμής δονήσεων- Δεν ξέρω.

Ένα μηχάνημα δοκιμής δονήσεων για αμυντικά στοιχεία λειτουργεί συνήθως είτε με ηλεκτροδυναμική είτε με υδραυλική αρχή.ένα ηλεκτρικό ρεύμα εφαρμόζεται σε μια κινούμενη τροχιά που είναι αναρτημένη σε μαγνητικό πεδίοΣύμφωνα με τον κανόνα του Φλέμινγκ, αυτό δημιουργεί μια δύναμη που προκαλεί την κίνηση της τροχιάς.που στη συνέχεια δονείται το στοιχείο που τοποθετείται επάνω τουΤο μηχάνημα δοκιμής δονήσεων μπορεί να παράγει ένα ευρύ φάσμα συχνοτήτων και πλάτους δονήσεων ρυθμίζοντας το ηλεκτρικό ρεύμα και τα χαρακτηριστικά του μαγνητικού πεδίου.Σε υδραυλικό σύστημαΗ ροή και η πίεση του υδραυλικού υγρού ελέγχονται για να παράγουν το επιθυμητό προφίλ δονήσεων.- Δεν ξέρω.

Συστατικά της μηχανής δοκιμής δονήσεων- Δεν ξέρω.

Το μηχάνημα δοκιμής δονήσεων αποτελείται από διάφορα βασικά εξαρτήματα.Έχει σχεδιαστεί για να είναι εξαιρετικά άκαμπτο και επίπεδο ώστε να εξασφαλίζεται ομοιόμορφη μεταφορά δονήσεων στο δείγμα δοκιμήςΗ πηγή ενέργειας, είτε είναι ένας ενισχυτής ηλεκτρικής ισχύος σε ένα ηλεκτροδυναμικό σύστημα ή μια υδραυλική αντλία σε ένα υδραυλικό σύστημα, παρέχει την ενέργεια που απαιτείται για να παράγει τις δονήσεις.Ο ελεγκτής είναι ο εγκέφαλος του συστήματος., επιτρέποντας στους χειριστές να ορίζουν τις επιθυμητές παραμέτρους δονήσεων, όπως συχνότητα, πλάτος και διάρκεια δοκιμής.οι αισθητήρες όπως τα επιταχυνόμετρα χρησιμοποιούνται για τη μέτρηση των πραγματικών επιπέδων δονήσεων της πλατφόρμας δοκιμήςΑυτοί οι αισθητήρες παρέχουν ανατροφοδότηση στον ελεγκτή, επιτρέποντας ρυθμίσεις σε πραγματικό χρόνο για να διασφαλιστεί ότι το προφίλ δονήσεων παραμένει εντός των καθορισμένων ορίων του προτύπου MIL-STD-202G.- Δεν ξέρω.

4. Χαρακτηριστικά απόδοσης της μηχανής δοκιμής δονήσεων που συμμορφώνεται με το MIL - STD - 202G- Δεν ξέρω.

Υψηλής ακρίβειας έλεγχος δονήσεων- Δεν ξέρω.

Για να ανταποκριθεί στο πρότυπο MIL - STD - 202G, η μηχανή δοκιμής δονήσεων πρέπει να προσφέρει υψηλής ακρίβειας έλεγχο δονήσεων.με ακρίβεια συχνότητας συχνά εντός ±0Το εύρος των δονήσεων μπορεί επίσης να ελεγχθεί με ακρίβεια, συνήθως εντός ± 1%.Αυτό το επίπεδο ακρίβειας είναι ζωτικής σημασίας για τη διασφάλιση της αξιοπιστίας και της επαναληπτικότητας των αποτελεσμάτων των δοκιμώνΓια παράδειγμα, όταν δοκιμάζουμε μια υψηλής απόδοσης στρατιωτική μονάδα επικοινωνίας,το μηχάνημα δοκιμής δονήσεων πρέπει να είναι σε θέση να αναπαράγει με ακρίβεια τις δονήσεις που θα συναντήσει σε διαφορετικές στρατιωτικές πλατφόρμες, επιτρέποντας στους κατασκευαστές να αξιολογούν με ακρίβεια τις επιδόσεις του.- Δεν ξέρω.

Ευρύ δυναμικό εύρος- Δεν ξέρω.

Η δυνατότητα κάλυψης ενός ευρέος δυναμικού εύρους είναι ένα άλλο σημαντικό χαρακτηριστικό.Τα συστατικά άμυνας μπορεί να βιώσουν δονήσεις με πολύ χαμηλά πλάσματα σε ορισμένες καταστάσεις και εξαιρετικά υψηλά πλάσματα σε άλλεςΗ μηχανή δοκιμής δονήσεων πρέπει να είναι ικανή να παράγει δονήσεις σε αυτό το ευρύ φάσμα.Θα πρέπει να είναι σε θέση να προσομοιώνει τις ήπιες δονήσεις κατά τη διάρκεια της κανονικής λειτουργίας ενός drone παρακολούθησης, καθώς και τις έντονες δονήσεις κατά την εκτόξευση ενός πυραύλουΤο ευρύ δυναμικό εύρος διασφαλίζει ότι όλα τα πιθανά σενάρια δονήσεων μπορούν να δοκιμαστούν αποτελεσματικά.- Δεν ξέρω.

Σκληρή και Αξιόπιστη Κατασκευή- Δεν ξέρω.

Δεδομένης της κρίσιμης φύσης των εφαρμογών άμυνας, η μηχανή δοκιμής δονήσεων είναι κατασκευασμένη με ισχυρή και αξιόπιστη κατασκευή.Η πλατφόρμα δοκιμής και άλλα μηχανικά εξαρτήματα είναι κατασκευασμένα από υλικά υψηλής αντοχής όπως αλουμίνιο ή χάλυβα για να αντέχουν στις μεγάλες δυνάμεις που παράγονται κατά τη διάρκεια της δοκιμής δονήσεωνΤα ηλεκτρικά και υδραυλικά εξαρτήματα, συμπεριλαμβανομένης της πηγής ενέργειας και του ελεγκτή, έχουν σχεδιαστεί για συνεχή λειτουργία σε συνθήκες υψηλών πιέσεων χωρίς υποβάθμιση.Το μηχάνημα είναι επίσης εξοπλισμένο με προηγμένα συστήματα ασφαλείας για την προστασία του δείγματος δοκιμής και των χειριστώνΑυτή η ανθεκτική κατασκευή εξασφαλίζει ότι το μηχάνημα δοκιμής δονήσεων μπορεί να εκτελέσει χιλιάδες δοκιμές κατά τη διάρκεια της ζωής του χωρίς σημαντική συντήρηση.μείωση του χρόνου στάσης λειτουργίας και αύξηση της αποτελεσματικότητας της διαδικασίας δοκιμών.- Δεν ξέρω.

Καθορισμένη δυναμική κλίμακας/συντηρητική/αποπληκτική δύναμη	2,200 kgf/2.000 kgf/4.400 kgf	Μάζα θωράκισης	25 κιλά
Πεδίο συχνότητας	5 έως 3.000 Hz	Μέγεθος ενσωματωμάτων (πρότυπο)	M10
Μαξ. /Συνεχή μετατόπιση p-p	76 mm/63 mm	Εγκατάσταση φορτίου: Σημεία (πρότυπο)	21
Μέγιστη ταχύτητα	20,0 m/s	Άξονας φυσικής συχνότητας - ώθησης	3Hz
Μαξ. Σινικό / τυχαία επιτάχυνση	88/60g	Μαξ. Ψηλή υποστήριξη φορτίου	400 κιλά
Διάμετρος θωράκισης	340 χιλιοστά	Το πεδίο περιστροφής @ 152 mm πάνω από το τραπέζι	≤1mT (10 gauss)
Βασική συχνότητα συντονισμού	2,700 Hz (ονομαστικό) ± 5%	Διάσταση LxWxH	1,160 mmx880 mmx1,050 mm
Επιτρεπόμενη στιγμή ανατροπής της θωράκισης	500 Nm	Βάρος (μη διατηρημένο)	1700 κιλά

5Εφαρμογές της μηχανής δοκιμής δονήσεων σε αμυντικά ηλεκτρονικά και ηλεκτρικά στοιχεία- Δεν ξέρω.

Δοκιμή αεροηλεκτρονικών εξαρτημάτων- Δεν ξέρω.

Τα εξαρτήματα αερολογίας σε στρατιωτικά αεροσκάφη υπόκεινται σε ευρύ φάσμα δονήσεων κατά τη διάρκεια της πτήσης.συστήματα πλοήγησηςΟι κατασκευαστές μπορούν να εξασφαλίσουν την αξιοπιστία τους υποβάλλοντας αυτά τα εξαρτήματα σε δονήσεις που μιμούνται τις συνθήκες κατά την πτήση.ένας υπολογιστής ελέγχου πτήσης πρέπει να λειτουργεί άψογα ακόμα και όταν το αεροσκάφος αντιμετωπίζει αναταραχές ή κατά τη διάρκεια υψηλών ελιγμών GΗ μηχανή δοκιμής δονήσεων μπορεί να προσομοιώσει με ακρίβεια αυτές τις δονήσεις, επιτρέποντας στους κατασκευαστές να εντοπίζουν και να αντιμετωπίζουν τυχόν πιθανά προβλήματα.- Δεν ξέρω.

Αξιολόγηση των πυραυλικών ηλεκτρονικών- Δεν ξέρω.

Τα ηλεκτρονικά των πυραύλων, συμπεριλαμβανομένων των συστημάτων καθοδήγησης, των μηχανισμών καύσης πυρηνικών κεφαλών και των συνδέσμων επικοινωνίας, δοκιμάζονται χρησιμοποιώντας μηχανήματα δοκιμής δονήσεων.Οι δονήσεις κατά την εκτόξευση πυραύλου και την πτήση είναι εξαιρετικά περίπλοκες.Αυτό συμβάλλει στη διασφάλιση ότι τα ηλεκτρονικά των πυραύλων μπορούν να αντέξουν το περιβάλλον υψηλών πιέσεων και να λειτουργήσουν όπως προβλέπεται.Για παράδειγμα., το σύστημα καθοδήγησης ενός πυραύλου πρέπει να διατηρεί την ακρίβεια του ακόμη και κάτω από τις έντονες δονήσεις κατά την εκτόξευση.Η μηχανή δοκιμής δονήσεων μπορεί να παρέχει τα απαραίτητα προφίλ δονήσεων για τη δοκιμή της απόδοσης αυτών των κρίσιμων εξαρτημάτων.- Δεν ξέρω.

Διασφάλιση ποιότητας των ηλεκτρονικών συστημάτων άμυνας εδάφους- Δεν ξέρω.

Επίσης, απαιτούνται δοκιμές δονήσεων τα ηλεκτρονικά συστήματα επίγειας άμυνας, όπως τα συστήματα ραντάρ, οι πύργοι επικοινωνίας και τα ηλεκτρονικά των στρατιωτικών οχημάτων.Η μηχανή δοκιμής δονήσεων χρησιμοποιείται για τη δοκιμή εξαρτημάτων όπως οι κεραίεςΜε την υποβολή αυτών των εξαρτημάτων σε δονήσεις παρόμοιες με εκείνες που παρατηρούνται κατά τη μεταφορά και τη λειτουργία σε τραχύ έδαφος,οι κατασκευαστές μπορούν να εντοπίζουν και να αντιμετωπίζουν πιθανά ελαττώματα σχεδιασμούΓια παράδειγμα, μια κεραία σε στρατιωτικό σύστημα ραντάρ πρέπει να παραμένει σταθερή και λειτουργική ακόμη και όταν το όχημα κινείται σε ανώμαλο έδαφος.Το μηχάνημα δοκιμής δονήσεων μπορεί να προσομοιώσει αυτές τις δονήσεις για να εξασφαλίσει την απόδοση της κεραίας σε τέτοιες συνθήκες. Προσαρμοσμένη μηχανή δοκιμής δονήσεων για ηλεκτρονικό κατασκευαστικό στοιχείο άμυνας Mil-Std-202g 2

- Δεν ξέρω.

6Συμπεράσματα- Δεν ξέρω.

Η μηχανή δοκιμής δονήσεων που συμμορφώνεται με το MIL - STD - 202G είναι ένα απαραίτητο εργαλείο στην αμυντική βιομηχανία για τη διασφάλιση της αξιοπιστίας και της αντοχής των ηλεκτρονικών και ηλεκτρικών εξαρτημάτων.Με την ακριβή προσομοίωση των δονήσεων που αντιμετωπίζουν αυτά τα εξαρτήματα σε πραγματικές εφαρμογές άμυνας.Με τον υψηλής ακρίβειας έλεγχο δονήσεων, το ευρύ δυναμικό εύρος και την ανθεκτική κατασκευή,Ο εξοπλισμός αυτός διαδραματίζει κρίσιμο ρόλο στην ανάπτυξη και την εξασφάλιση της ποιότητας των αμυντικών συστημάτων.Είτε είναι δοκιμές αεροηλεκτρονικών εξαρτημάτων, πυραυλικών ηλεκτρονικών, ή χερσαίων αμυντικών ηλεκτρονικών,Η χρήση μιας τέτοιας μηχανής δοκιμής δονήσεων είναι ένας βασικός παράγοντας για τη διατήρηση των υψηλών προτύπων ποιότητας που απαιτούνται στην αμυντική βιομηχανία.Αν το έργο σας που σχετίζεται με την άμυνα απαιτεί αξιόπιστη δοκιμή δονήσεων για να ανταποκριθεί στο πρότυπο MIL-STD-202G,Η επένδυση σε μια υψηλής ποιότητας μηχανή δοκιμής δονήσεων είναι μια στρατηγική απόφαση που μπορεί να βελτιώσει σημαντικά τις επιδόσεις και την αξιοπιστία των αμυντικών προϊόντων σας.
