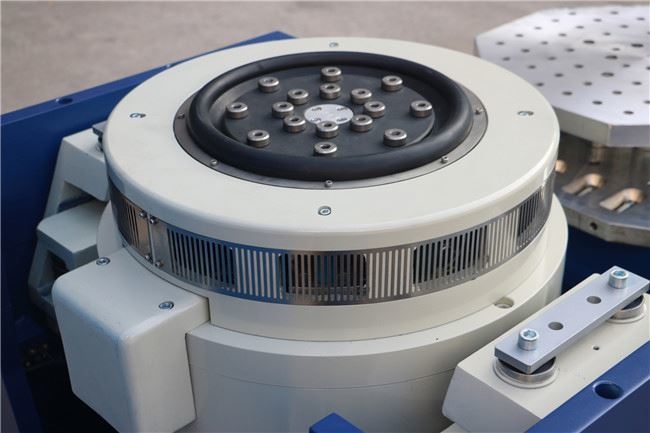

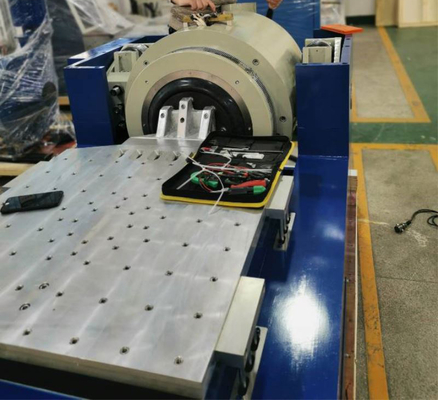

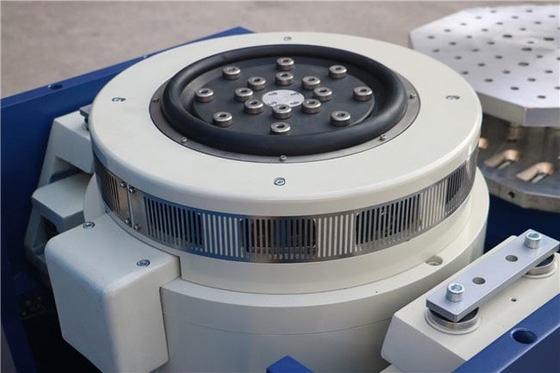

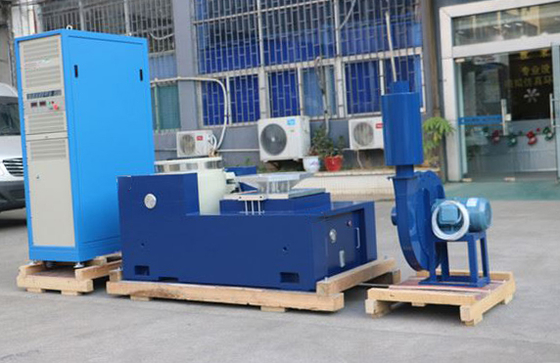

Δονητής 40kN για Δοκιμές Αεροηλεκτρονικών 1500x1500mm Τραπέζι

Δονητής Υψηλής Ισχύος για Δοκιμές Αεροηλεκτρονικών, Προσομοίωση Υψομέτρου

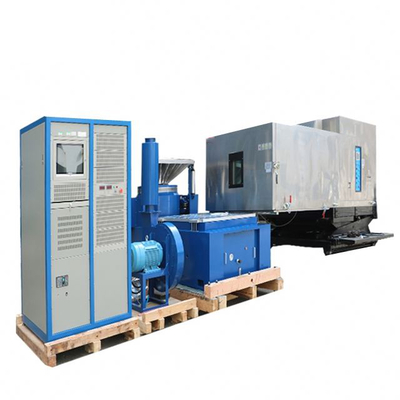

Το Δονητής Υψηλής Ισχύος για Δοκιμές Αεροηλεκτρονικών είναι ένα υπερσύγχρονο, ενσωματωμένο σύστημα σχεδιασμένο για την αυστηρή πιστοποίηση των αεροδιαστημικών ηλεκτρονικών. Αυτή η πρωτοποριακή λύση συνδυάζει έναν ισχυρό δονητή με ένα προηγμένο Θάλαμο Δοκιμών Προσομοίωσης Υψομέτρου, επιτρέποντάς σας να υποβάλετε κρίσιμα αεροηλεκτρονικά σε ακριβείς δυναμικές καταπονήσεις και ατμοσφαιρικές συνθήκες που συναντώνται κατά τη διάρκεια της πτήσης. Με την αναπαραγωγή των καταπονητικών δονήσεων των κινητήρων και των αεροσκαφών, ενώ ταυτόχρονα προσομοιώνει την πίεση σε μεγάλο υψόμετρο, το σύστημά μας είναι απαραίτητο για τη διασφάλιση της ακλόνητης αξιοπιστίας και ασφάλειας των αεροηλεκτρονικών σας στα πιο απαιτητικά περιβάλλοντα.

Βασικά Χαρακτηριστικά

• Ενσωματωμένες Δοκιμές Πολλαπλών Καταπονήσεων: Διεξάγει ταυτόχρονη προσομοίωση δόνησης και υψομέτρου σε μία, απρόσκοπτη λειτουργία. Αυτό παρέχει την πιο ρεαλιστική και επιταχυνόμενη αξιολόγηση της απόδοσης των αεροηλεκτρονικών υπό συνδυασμένες καταπονήσεις.

• Δόνηση Υψηλής Ισχύος: Ο ηλεκτροδυναμικός δονητής υψηλής δύναμης παρέχει την ισχύ που απαιτείται για τη δοκιμή μεγάλων και βαρέων ραφιών αεροηλεκτρονικών, ωφέλιμων φορτίων και δομικών εξαρτημάτων, παρέχοντας ακριβή και επαναλαμβανόμενα προφίλ δόνησης που πληρούν αυστηρά αεροδιαστημικά πρότυπα όπως τα MIL-STD-810G και RTCA DO-160.

• Ακριβής Προσομοίωση Υψομέτρου: Ο ενσωματωμένος θάλαμος προσομοιώνει με ακρίβεια τις διακυμάνσεις της πίεσης από το επίπεδο της θάλασσας έως πολύ μεγάλα υψόμετρα (π.χ., έως και 100.000+ πόδια). Αυτό είναι ζωτικής σημασίας για την αξιολόγηση των επιπτώσεων της μειωμένης ατμοσφαιρικής πίεσης σε ηλεκτρονικά εξαρτήματα, συνδέσμους και υλικά.

• Ευρύ Φάσμα Θερμοκρασίας (Προαιρετικό): Πολλές διαμορφώσεις προσφέρουν ένα εκτεταμένο εύρος θερμοκρασίας εντός του θαλάμου υψομέτρου (π.χ., -70°C έως +180°C), επιτρέποντας συνδυασμένες δοκιμές δόνησης, υψομέτρου και ακραίων θερμοκρασιών.

• Προηγμένο Ενσωματωμένο Σύστημα Ελέγχου: Ένας ισχυρός ελεγκτής συγχρονίζει απρόσκοπτα τα προφίλ δόνησης με τους κύκλους πίεσης υψομέτρου (και θερμοκρασίας, εάν είναι εξοπλισμένο), επιτρέποντας τον προγραμματισμό πολύπλοκων ακολουθιών δοκιμών προσομοίωσης πτήσης σε πραγματικό χρόνο.

• Ολοκληρωμένη Απόκτηση Δεδομένων: Παρακολουθεί και καταγράφει συνεχώς όλες τις περιβαλλοντικές παραμέτρους (υψόμετρο, θερμοκρασία) και τα δεδομένα δόνησης (επιτάχυνση, μετατόπιση), παρέχοντας λεπτομερείς πληροφορίες για αναλύσεις και αναφορές συμμόρφωσης.

• Στιβαρή Κατασκευή: Κατασκευασμένο με εξαρτήματα αεροδιαστημικής ποιότητας και έναν θάλαμο στεγανό στο κενό, σχεδιασμένο για μακροχρόνια αξιοπιστία υπό συνεχή, απαιτητική λειτουργία.

• Προσαρμόσιμα Εξαρτήματα Δοκιμών: Η ομάδα μηχανικών μας σχεδιάζει και κατασκευάζει εξαρτήματα ειδικά για την εφαρμογή για την ασφαλή τοποθέτηση διαφόρων μονάδων αεροηλεκτρονικών, διασφαλίζοντας τη βέλτιστη μετάδοση καταπόνησης και την ακεραιότητα των δοκιμών.

Τεχνικές Προδιαγραφές

• Ονομαστική Δύναμη Ημιτονοειδούς/Τυχαίας/Κρούσης: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Μάζα Οπλισμού: 35 kg

• Εύρος Συχνότητας: 5–3.000 Hz

• Μέγεθος Εισαγωγών (Standard): M10

• Μέγιστη/Συνεχής Μετατόπιση p-p: 100mm / 90mm

• Σημεία Σύνδεσης Φορτίου (Standard): 17

• Μέγιστη Ταχύτητα: 1.8 m/s

• Φυσική Συχνότητα - Άξονας Ώθησης: <3Hz

• Μέγιστη Επιτάχυνση Ημιτονοειδούς/Τυχαίας: 100g / 60g

• Μέγιστη Υποστήριξη Κάθετου Φορτίου: 500 kg

• Διάμετρος Οπλισμού: 440 mm

• Διασκορπισμένο πεδίο @152 mm πάνω από το τραπέζι: ≤1mT (10 gauss)

• Θεμελιώδης Συχνότητα Συντονισμού: 2.500Hz(nom.) ±5%

• Διαστάσεις (Μ x Π x Υ): 1.270 mm x 980mm x 1.135mm

• Επιτρεπόμενη Ροπή Ανατροπής Οπλισμού: 500 Nm

• Βάρος (Χωρίς Κιβώτιο): 2.500 kg
